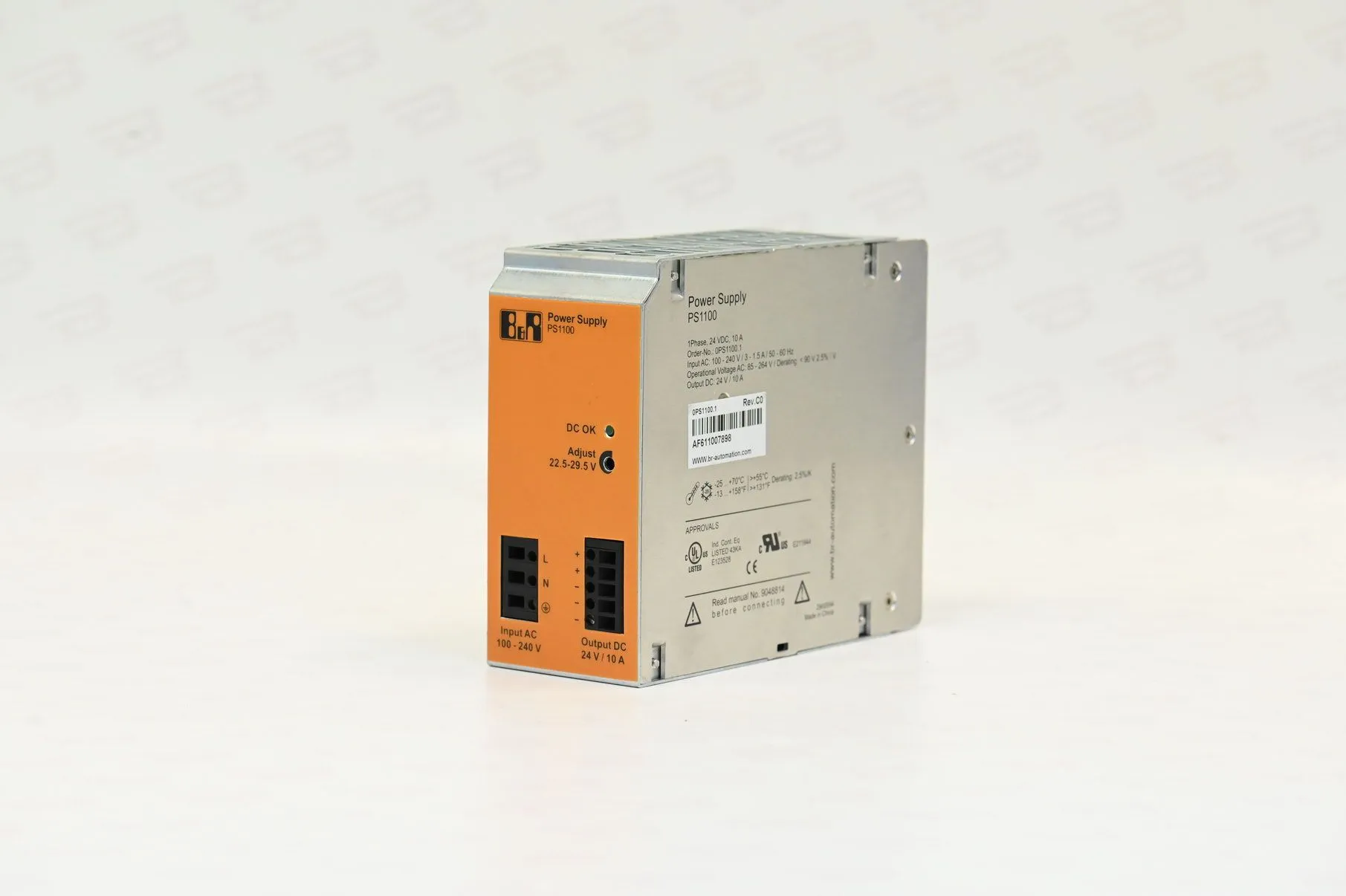

Блок питания 24 В постоянного тока B&R Automation 0PS1100.1

Индикатор состояния: Зелёный светодиод (DC OK), пороговое значение Uout = 21.5 В

Изоляционные напряжения:
Вход – Выход: 4 кВ AC (типовое испытание), 2 кВ AC (рутинное испытание)
Вход – Земля: 2 кВ AC (типовое испытание), 2 кВ AC (рутинное испытание)
Выход – Земля: 500 В DC (типовое испытание)
Тип подключения: Винтовой зажим

Сечение проводников:
Гибкие кабели требуют наконечников для соответствия EN 62368 / UL 60950
Гибкие: 0.2–2.5 мм² / 24–14 AWG
Жёсткие: 0.2–2.5 мм² / 24–14 AWG
Длина зачистки: 9 мм (вход/выход)

Сертификаты: CE, UKCA, UL (cULus E123528, промышленное управляющее оборудование), CRA (оценка в процессе)

Вход:
Номинальное напряжение: 100–240 В AC
Диапазон входного напряжения: AC 85–264 В (широкий диапазон), 45–65 Гц; 300 В AC (временно)
Ток потребления: прибл. 3 А (100 В AC) / 1.5 А (240 В AC)
Ограничение пускового тока: <15 А
I²t: 0.7 А²s
Время удержания при сбое питания: >24 мс (120/230 В AC)
Время включения: <1 с (типичное)
Коэффициент мощности (cos φ): 0.99
Ток утечки на PE: <3.5 мА
Защита: варистор от импульсных перенапряжений
Встроенный предохранитель: 6.3 А (медленный)
Рекомендуемые предохранители: 10 А или 16 А (характеристика B)
При входном напряжении <90 В AC — снижение выходного тока на 2.5%/°C

Выход:
Номинальное напряжение: 24 В DC ±1%
Выходная мощность: 240 Вт
Регулировка напряжения: 22.5–29.5 В DC
Выходной ток: 10 А (до 55°C), при >55°C — снижение 2.5%/°C
Ограничение тока: прибл. 14 А (при коротком замыкании)
Пульсации: <10 мВ SS, выбросы: <50 мВ SS
Параллельное и последовательное подключение: возможно
Макс. ёмкостная нагрузка: неограничена
Защита от перенапряжений: <35 В DC
Функции защиты: от КЗ, холостого хода, перегрузки
Помехоподавление: соответствует EN 55011 (класс B)
Эффективность и надёжность:
КПД: >89%
MTBF: >500 000 ч (IEC 61709)
Тепловыделение: макс. 30 Вт (номинальная нагрузка), 6.7 Вт (без нагрузки)

Условия эксплуатации:
Монтаж: горизонтальный (вертикальный не допускается)
Высота установки: до 5000 м
Охлаждение: естественная конвекция, без вентилятора
Степень защиты: IP20 (EN 60529)
Класс защиты: I (с заземлением PE)
Климатические условия:
Температура работы: -25…70°C (дерейтинг >55°C)
Хранение/транспортировка: -40…85°C
Влажность: до 95%, без конденсации
Вибрации: <15 Гц ±2.5 мм, 15–150 Гц 2.3 g (IEC 60068-2-6)
Удары: 30 g во всех направлениях (IEC 60068-2-27)
Степень загрязнения: 2 (EN 50178), климатическая категория 3K3 (EN 60721)

Механические характеристики:
Корпус: стальной, оцинкованный; боковые панели — алюминий
Монтаж: на DIN-рейку NS 35 (EN 60715)
Размеры: ширина 60 мм, высота 130 мм, глубина 152.5 мм
Масса: 1400 г
