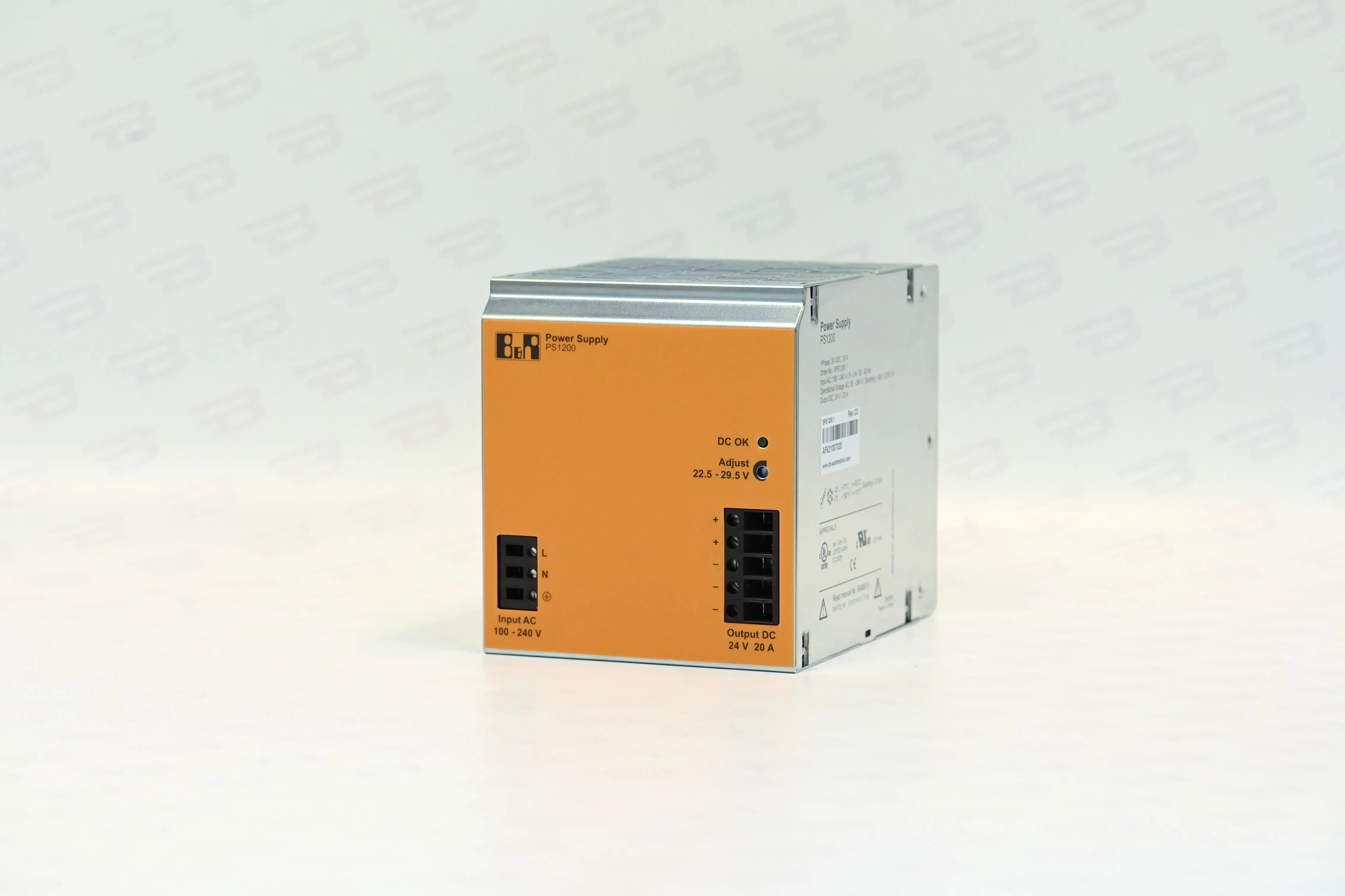

Блок питания 24 В постоянного тока B&R Automation 0PS1200.1

Индикация состояния: Green LED (DC OK), пороговое значение Uout = 21.5 V

Изоляционные напряжения:
Вход - Выход: 4 kV AC (типовое испытание), 2 kV AC (рутинное испытание)
Вход - Земля: 2 kV AC (типовое испытание), 2 kV AC (рутинное испытание)
Выход - Земля: 500 VDC (типовое испытание)

Тип подключения: Винтовой терминал

Сечение проводов:
Вход:
Гибкие провода требуют наконечников в соответствии с EN 62368 / UL 60950
Гибкие: 0.2–2.5 мм² / 24–14 AWG
Жёсткие: 0.2–2.5 мм² / 24–14 AWG
Длина зачистки: 9 мм (вход)
Выход:
Гибкие провода требуют наконечников в соответствии с EN 62368 / UL 60950
Гибкие: 0.5–4 мм² / 20–10 AWG
Жёсткие: 0.5–6 мм² / 20–10 AWG
Длина зачистки: 14 мм (выход)

Сертификаты:
CE: Да
UKCA: Да
CRA (Cyber Resilience Act): На оценке
UL: cULus E123528 (оборудование промышленного управления)

Вход:
Номинальное входное напряжение: 100–240 VAC
Диапазон входного напряжения: 85–264 VAC (широкий диапазон), 45–65 Гц
Ток потребления: ~4.6 A (120 VAC) / ~2.4 A (230 VAC)
Ограничение пускового тока: <15 A
I²t: 1.4 A²s
Время удержания при сбое питания: >13 мс (120/230 VAC)
Время включения: <1 с (типичное)
Коэффициент мощности (cos φ): 0.99
Ток утечки на PE: <3.5 мА
Защита: варистор от импульсных перенапряжений
Внутренний предохранитель: 10 A (медленный)
Рекомендуемый внешний предохранитель: 16 A (тип B)
При напряжении <90 VAC — снижение выходного тока на 2.5%/°C

Выход:
Номинальное напряжение: 24 VDC ±1%
Мощность: 480 W
Регулировка напряжения: 22.5–29.5 VDC
Выходной ток: 20 A (до 55°C), при >55°C — снижение на 2.5%/°C
Ограничение тока: ~25 A (при коротком замыкании)
Отклонение регулирования: <1% (стат.), <2% (динамич.)
Время нарастания: <2 мс (10–90%)
Пульсации: <10 mVSS
Пики коммутации: <80 mVSS
Параллельное соединение: возможно
Последовательное соединение: возможно
Макс. ёмкостная нагрузка: не ограничена
Защита от перенапряжения: да (<35 VDC)
Функции защиты: защита от КЗ, холостого хода и перегрузки
Обратное напряжение: макс. 35 VDC
Помехоподавление: соответствует EN 55011 (класс B)

Эффективность и надёжность:
КПД: >91%
MTBF: >500 000 ч (IEC 61709)
Тепловые потери при номинальной нагрузке: макс. 46 W
Без нагрузки: макс. 4 W

Условия эксплуатации:
Монтаж: горизонтально
Макс. высота установки: 4000 м
Охлаждение: естественная конвекция
Степень защиты: IP20 (EN 60529)
Класс защиты: I (с подключением PE)

Температура:
Рабочая: -25…70°C (с понижением при >55°C)
Хранение: -40…85°C
Транспортировка: -40…85°C

Относительная влажность: до 95%, без конденсации

Вибрация: <15 Гц — ±2.5 мм; 15–150 Гц — 2.3 g (90 мин, IEC 60068-2-6)
Удар: 30 g по всем осям (IEC 60068-2-27)
Степень загрязнения: 2 (EN 50178)
Климатическая категория: 3K3 (EN 60721)

Механические свойства:
Ширина: 115 мм
Высота: 130 мм
Глубина: 152.5 мм
Вес: 2000 г
Корпус: оцинкованная сталь, боковые панели из алюминия
Монтаж: на DIN-рейку NS 35 (EN 60715)
