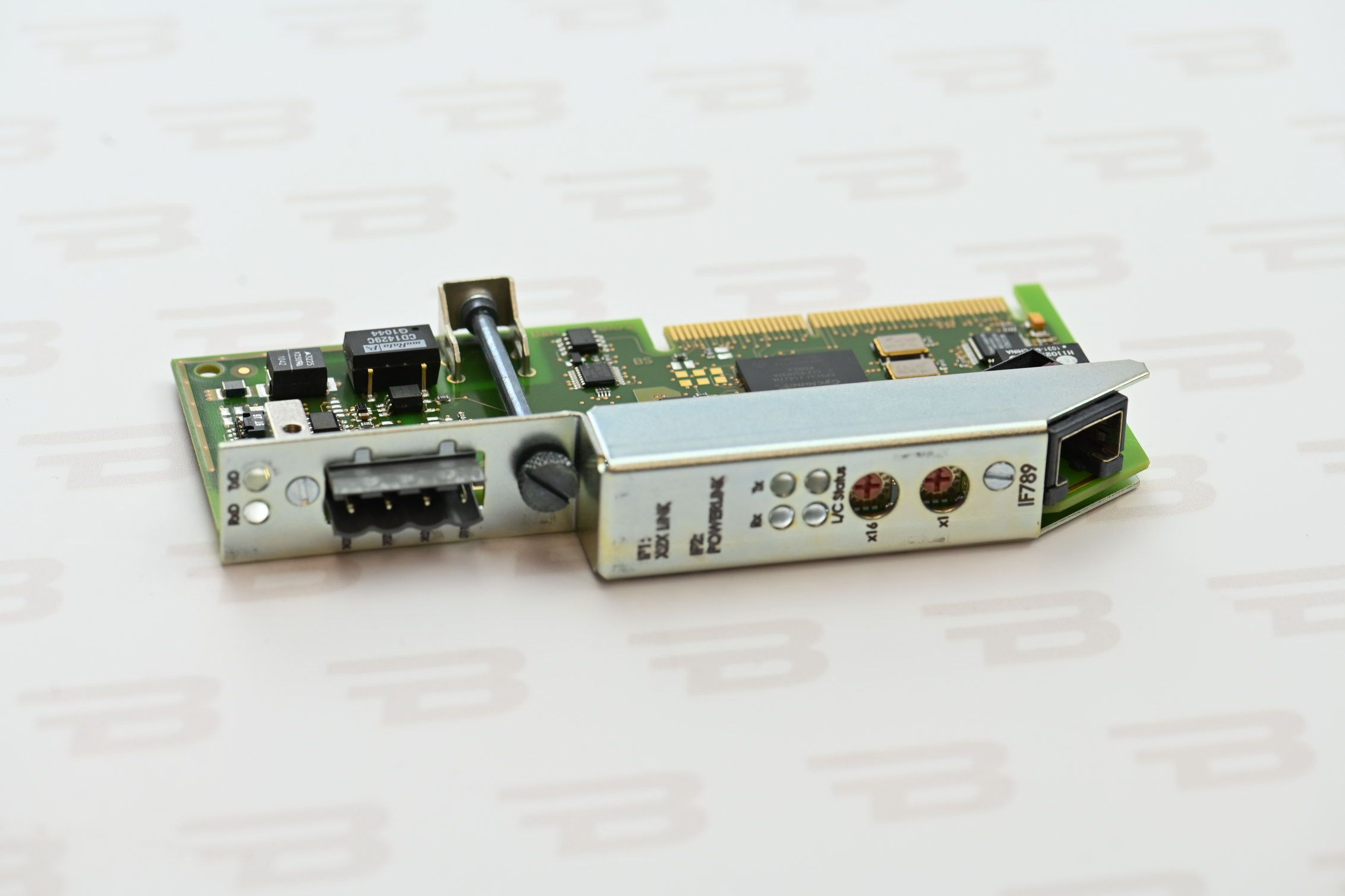

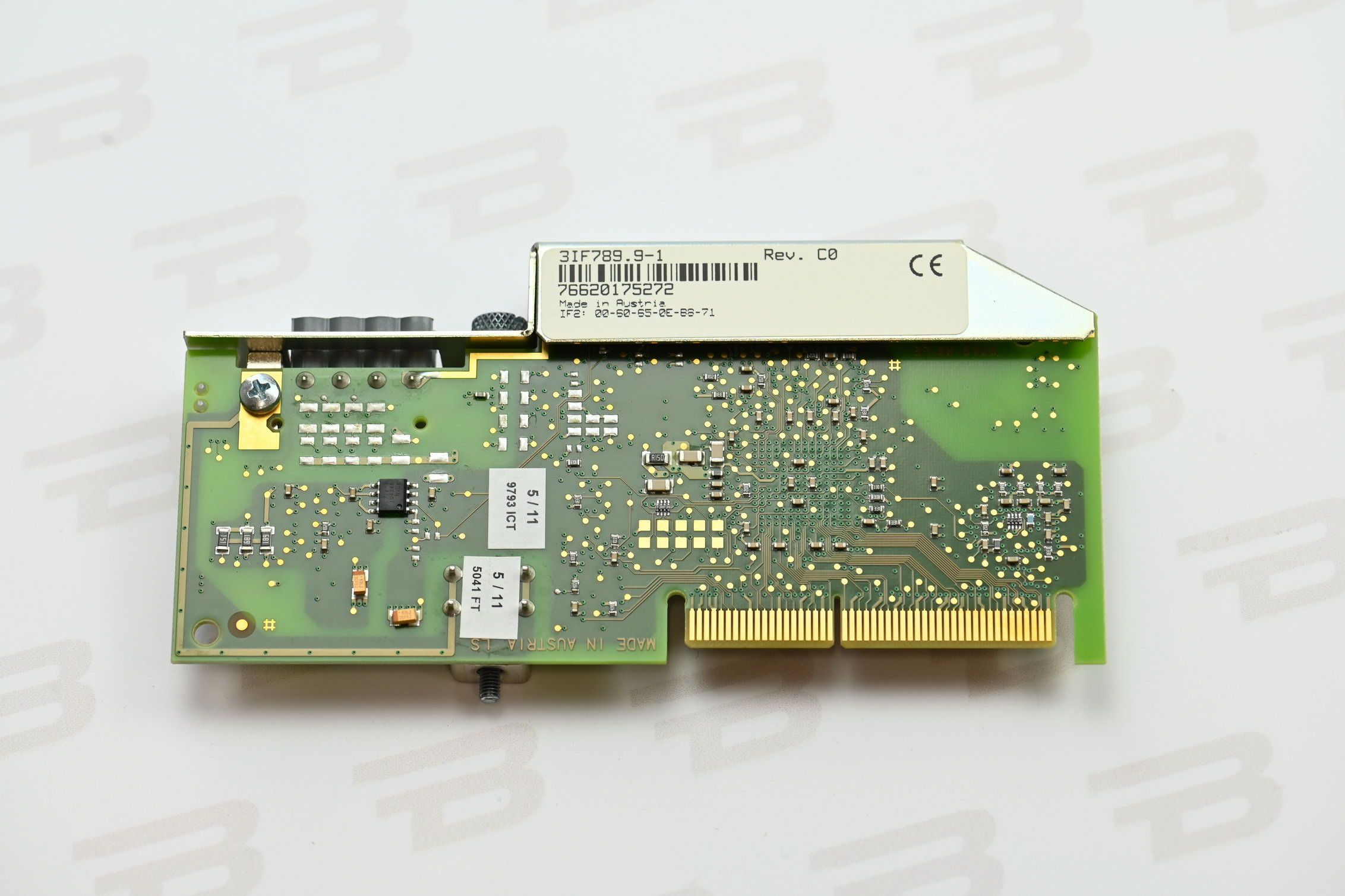

Модуль интерфейсный. B&R Automation 3IF789.9-1

Номер модели: Модуль связи
Интерфейсы: 1x X2X Link master, 1x POWERLINK (V1/V2) управляющий или подчинённый узел
Общая информация:
Индикаторы состояния:
IF1 — передача/приём данных
IF2 — статус станции POWERLINK, активность сети, link/collision
Диагностика:
Функция шины (IF2) — да, с использованием светодиодного индикатора и программного обеспечения
Передача данных (IF1) — да, с использованием светодиодного индикатора и программного обеспечения
Статус станции (IF2) — да, с использованием светодиодного индикатора и программного обеспечения
Потребляемая мощность:
3,3 В DC — 2,3 W
5 В DC — 0,5 W
Всего — 2,8 W
Электрическая изоляция:
IF1 – IF2 — да
PLC – IFx — да

Сертификаты:
CE — да
UKCA — да
UL — cULus E115267 (промышленное управляющее оборудование)
KC — да

Интерфейс IF1:
Fieldbus — X2X Link master
Разъём — 4-контактный штекерный многоточечный коннектор
Макс. количество станций — 253
Внутреннее питание шины — нет
Топология сети — линейная
Расстояние между станциями — макс. 100 м
Терминирующий резистор — встроенный

Интерфейс IF2:
Fieldbus — POWERLINK (V1/V2) управляющий или подчинённый узел
Тип — Type 2
Разъём — 1x экранированный порт RJ45
Длина линии — макс. 100 м между станциями (длина сегмента)
Скорость передачи — 100 Мбит/с
Буфер ввода/вывода — 20 кБ
Физический уровень — 100BASE-TX
Полудуплекс — да
Полный дуплекс — POWERLINK: нет / Ethernet: да
Автонастройка — да
Auto-MDI/MDIX — да

Условия эксплуатации:
Степень защиты по EN 60529 — IP20
Температурные условия:
Эксплуатация — 0…60 °C
Хранение — -25…70 °C
Относительная влажность:
Эксплуатация — 5–95 %, без конденсации
Механические характеристики:
Примечание — заказать 1x клеммный блок TB704 отдельно
Слот — слот, например, в CP360
