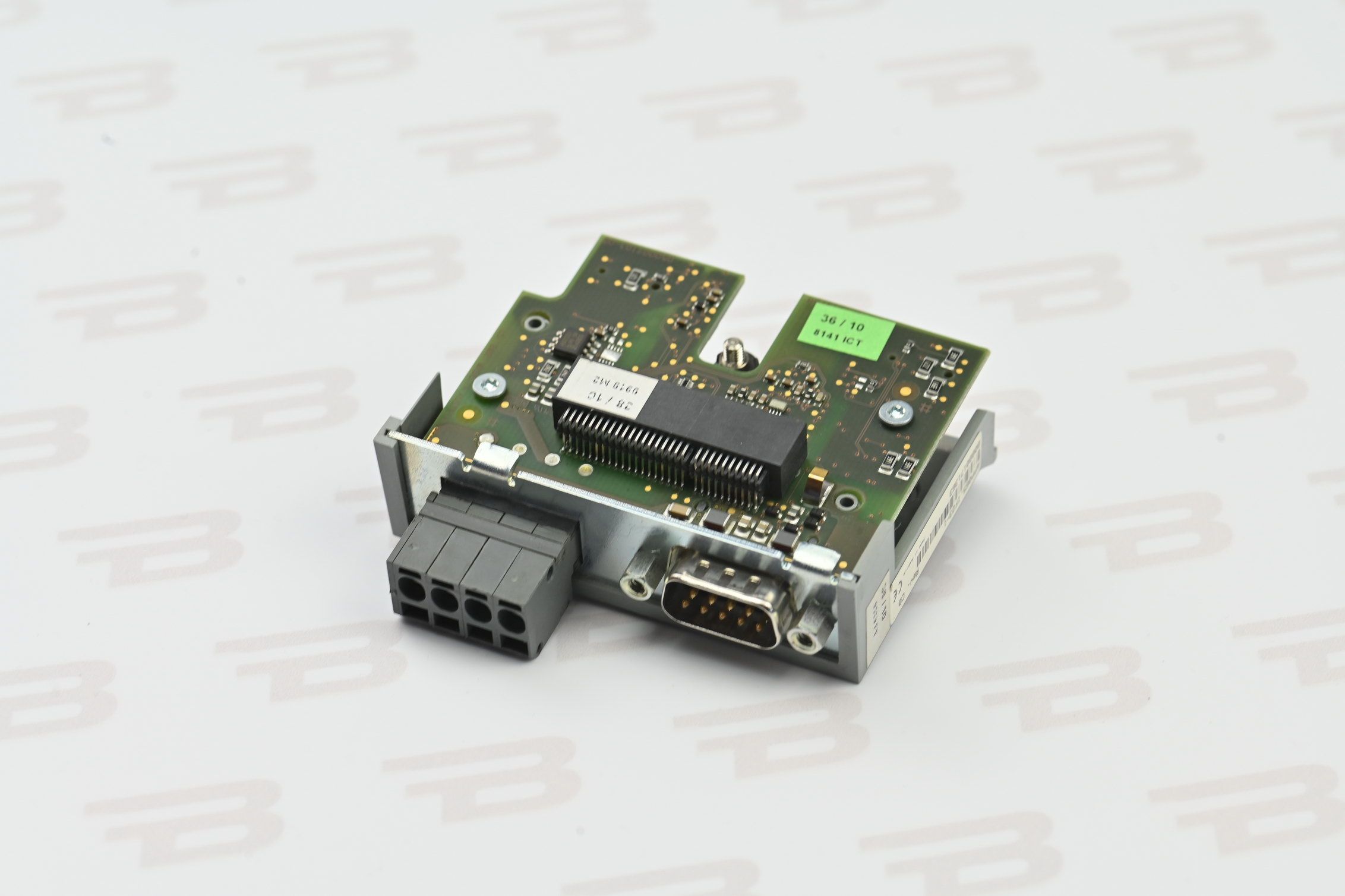

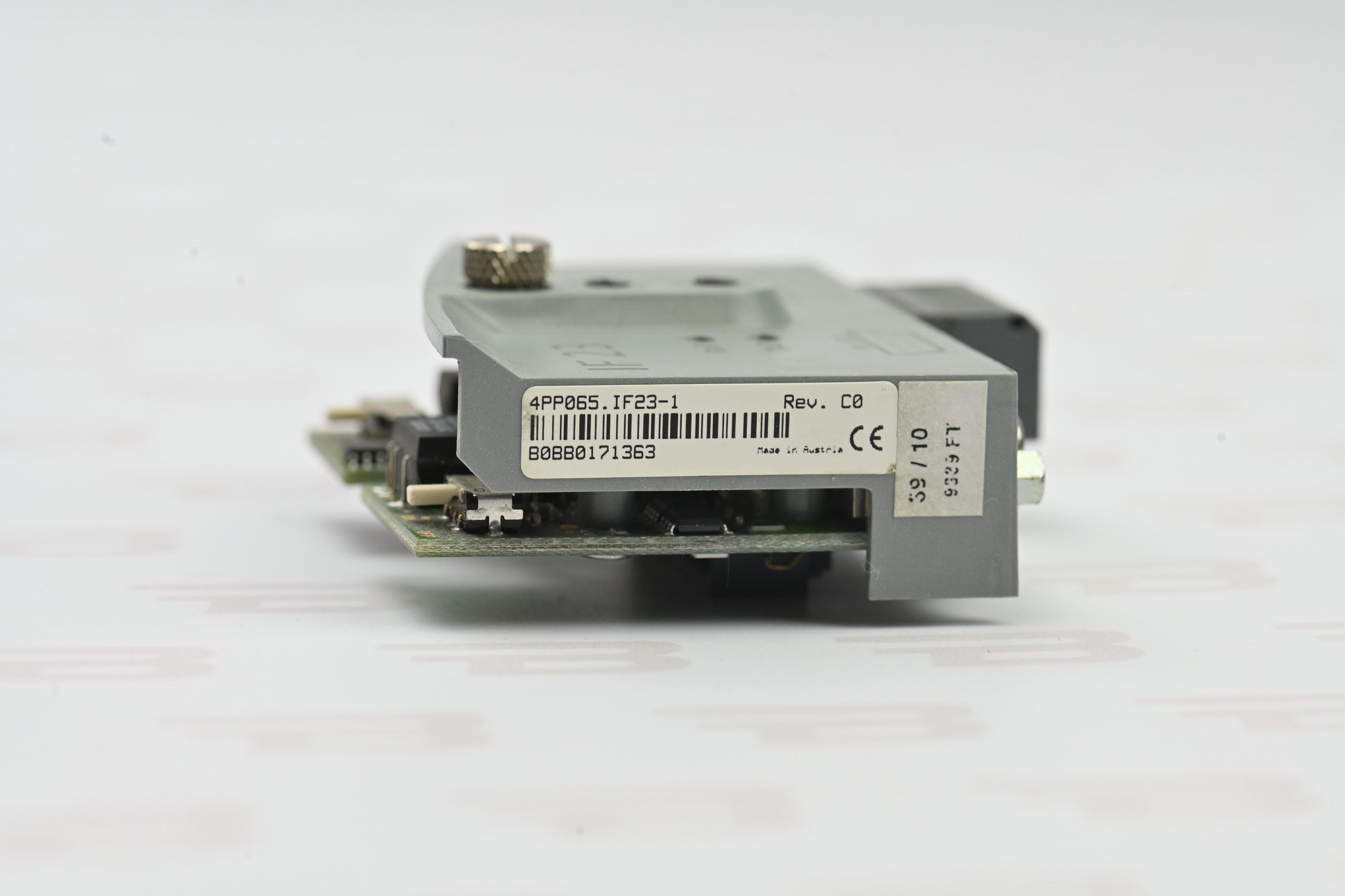

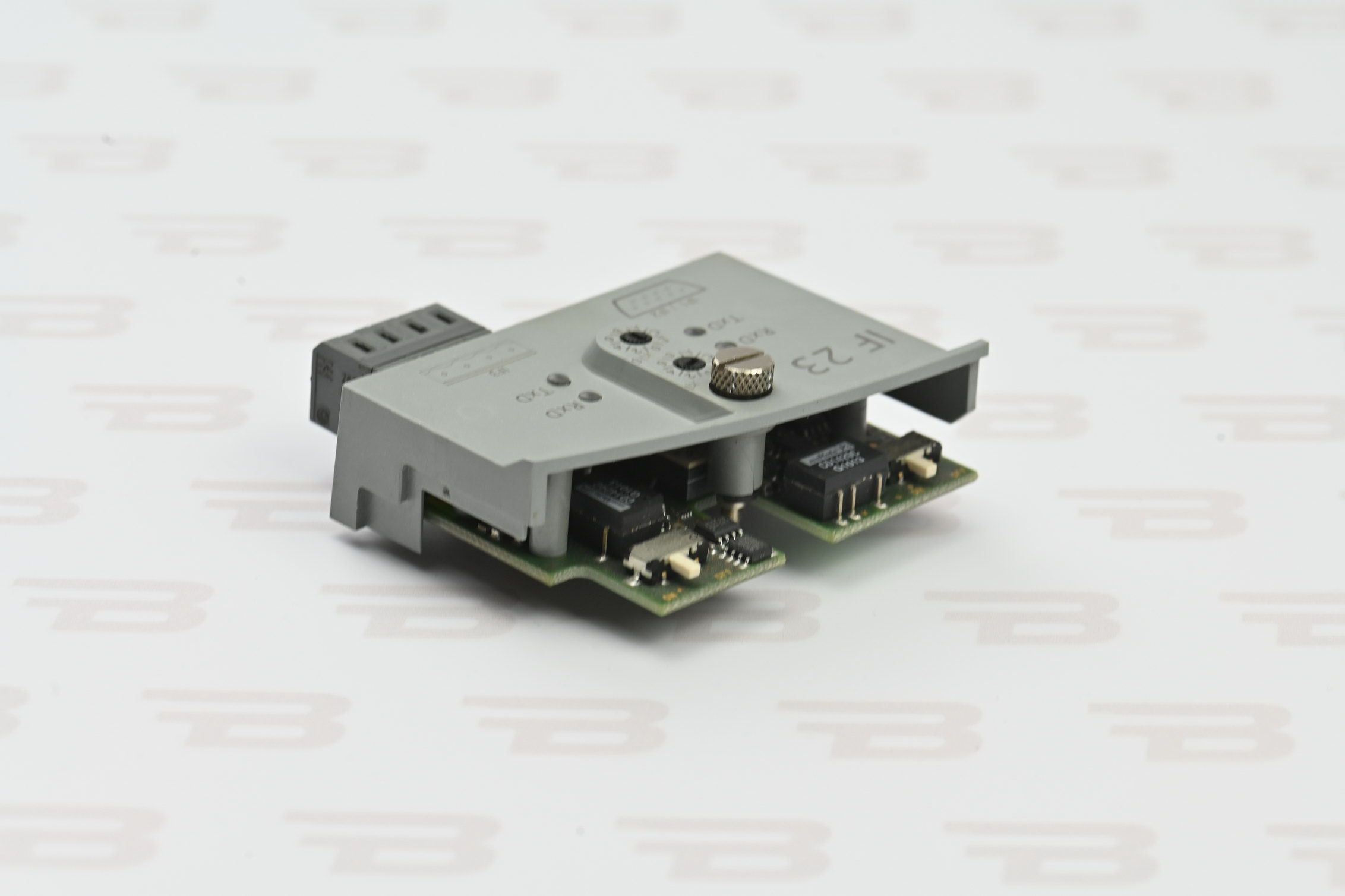

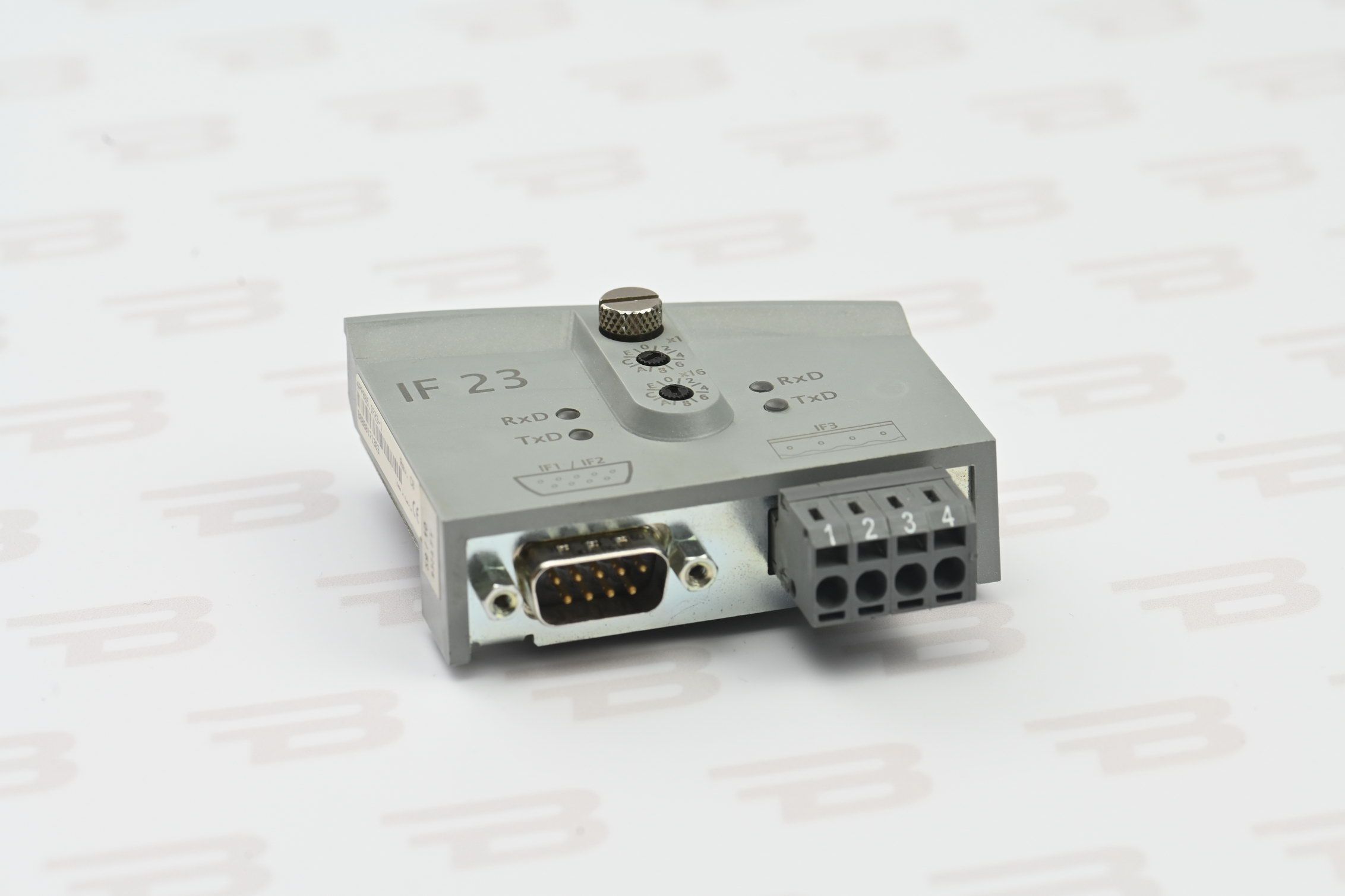

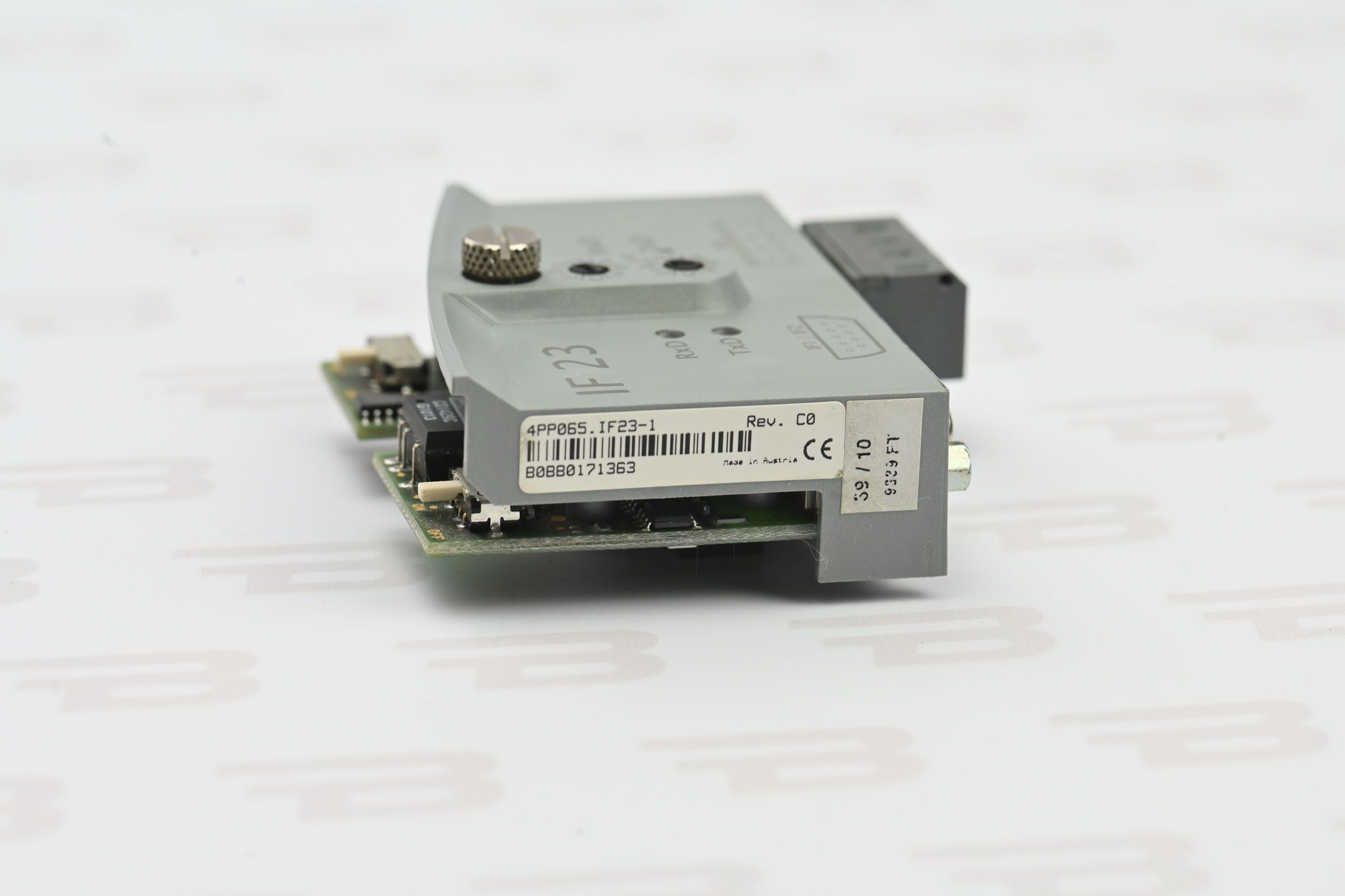

Модуль интерфейсный B&R Automation 4PP065.IF23-1

Номер модели: Модуль связи
Интерфейсы: 1x RS232/RS422/RS485, 1x CAN
Общая информация:
Код B&R — 0xB0BB
Индикаторы состояния:
RS232 и CAN — передача данных по интерфейсу
RS485/RS422 — индикаторы отсутствуют
Диагностика:
Передача данных — да, с использованием светодиодных индикаторов состояния
Электрическая изоляция:
IF1 – IF2 — да
IF1 – IF3 — да
IF2 – IF3 — да
PLC – IF1 — нет
PLC – IF2 — да
PLC – IF3 — да

Сертификаты:
CE — да
UKCA — да
UL — cULus E115267 (промышленное управляющее оборудование)

Интерфейс IF1:
Тип — RS232
Разъём — 9-контактный DSUB (общий с IF2)
Входной фильтр / защитная схема — есть
Макс. расстояние — 15 м при 19 200 бит/с
Макс. скорость передачи — 115,2 кбит/с
Поддержка сети — нет
FIFO-буфер — 16 байт на приём и передачу
Линии управления потоком — RTS, CTS
Контроллер — совместим с UART типа 16C550
Форматы данных:
Биты данных — от 5 до 8
Чётность — есть / нет / чёт / нечёт
Стоп-биты — 1 / 2

Интерфейс IF2:
Тип — RS485 / RS422
Разъём — 9-контактный DSUB (общий с IF1)
Макс. расстояние — 500 м
Макс. скорость передачи — 115,2 кбит/с
Поддержка сети — да
FIFO-буфер — 16 байт на приём и передачу
Терминирующий резистор — интегрирован в модуль
Контроллер — совместим с UART типа 16C550

Интерфейс IF3:
Тип — CAN-шина
Разъём — 4-контактный штекерный многоточечный коннектор
Контроллер — SJA 1000
Макс. расстояние — 1000 м
Макс. скорость передачи — 1 Мбит/с
Поддержка сети — да
Терминирующий резистор — встроенный, переключаемый
Макс. скорость передачи в зависимости от длины шины:
≤ 25 м — 1 Мбит/с
≤ 60 м — 500 кбит/с
≤ 200 м — 250 кбит/с
≤ 1000 м — 50 кбит/с

Условия эксплуатации:
Степень защиты — IP20
Температурные условия:
Эксплуатация — от 0 до 50 °C
Хранение — от -25 до 70 °C
Транспортировка — от -25 до 70 °C
Относительная влажность:
Эксплуатация — 10–90 %, без конденсации
Хранение — 10–90 %, без конденсации
Транспортировка — 10–90 %, без конденсации
Механические характеристики:
Вес — 57 г
Устанавливается в слот PP65
Максимальный крутящий момент монтажного винта — 0,6 Н·м
