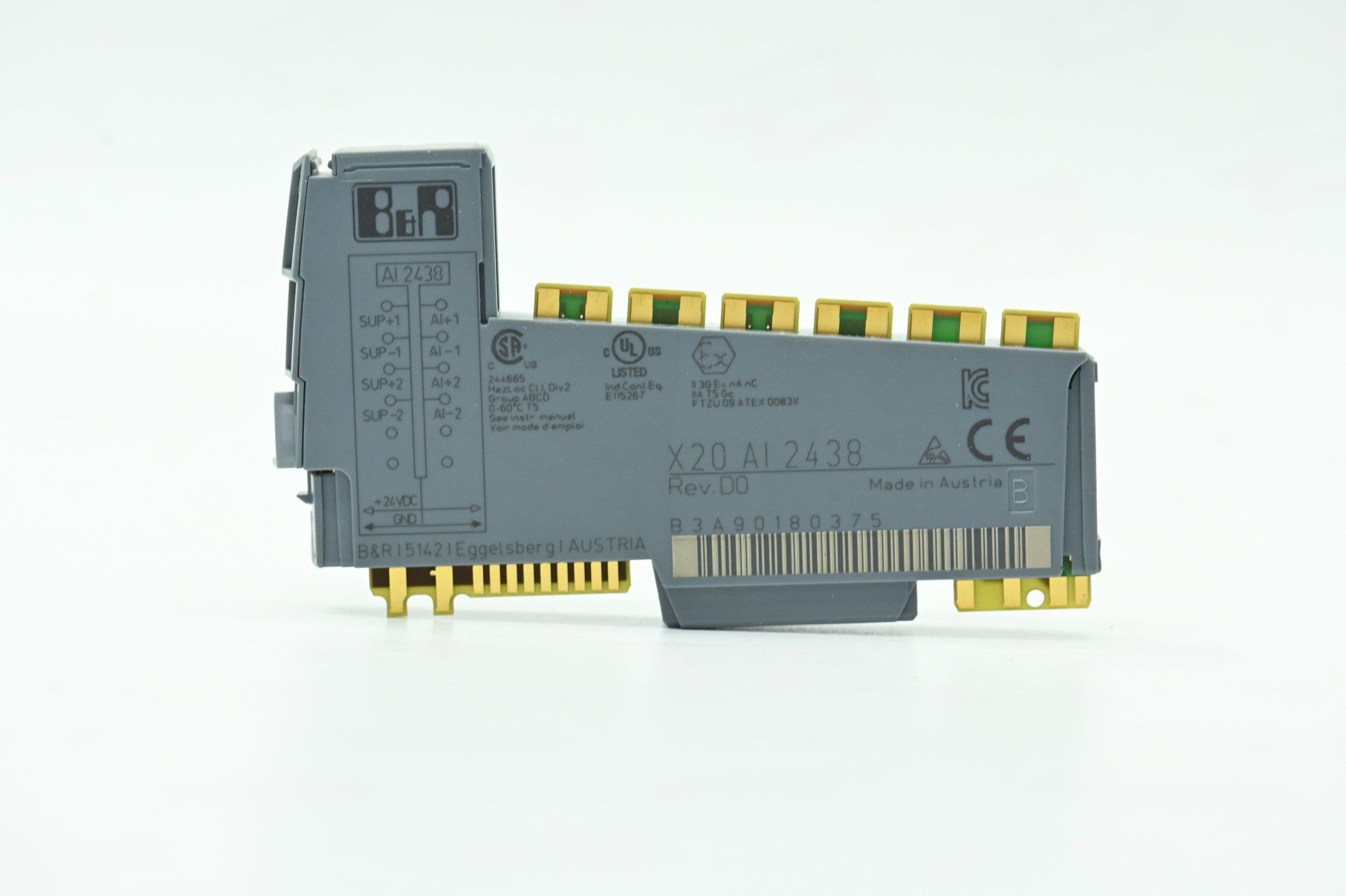

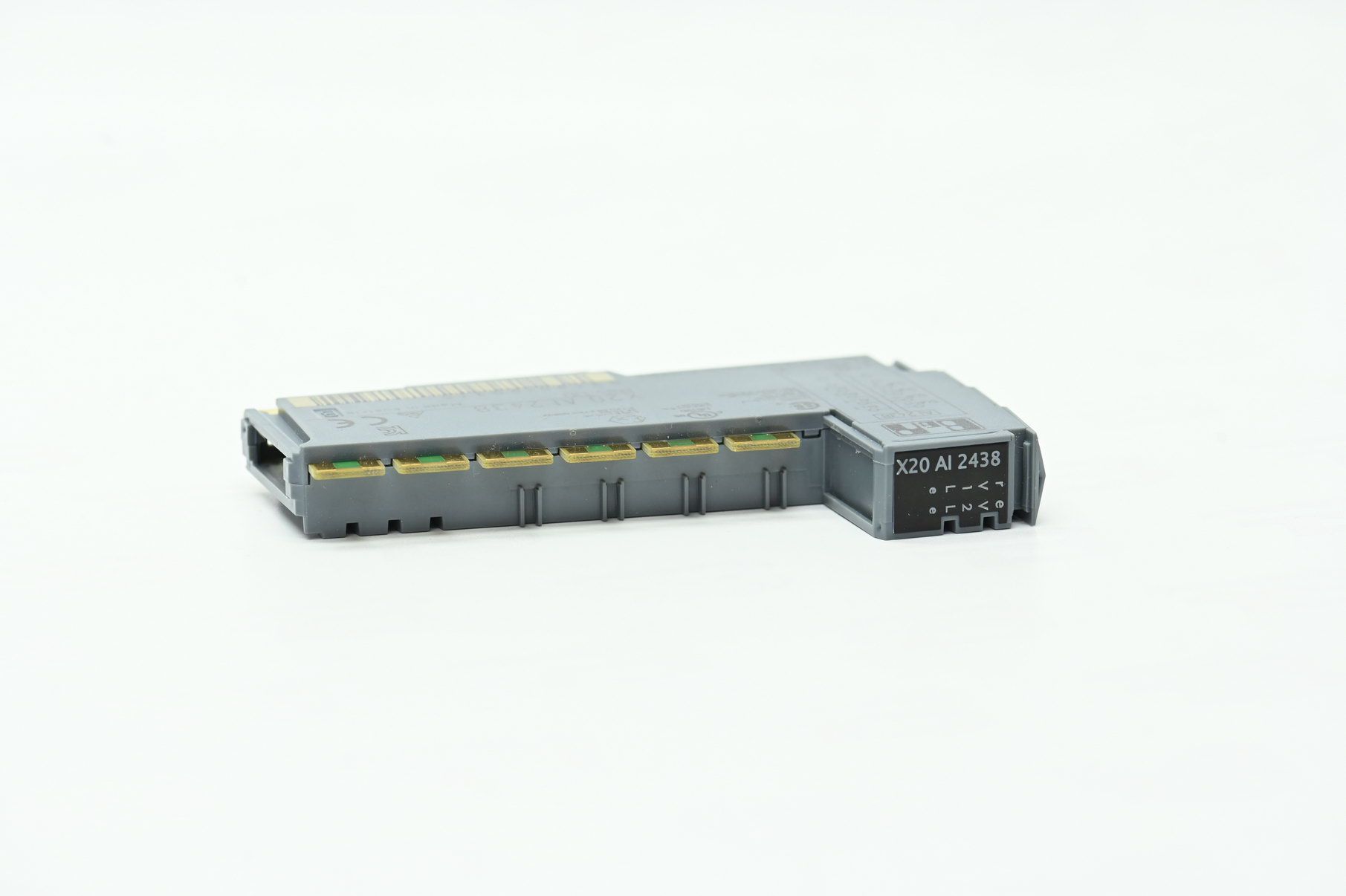

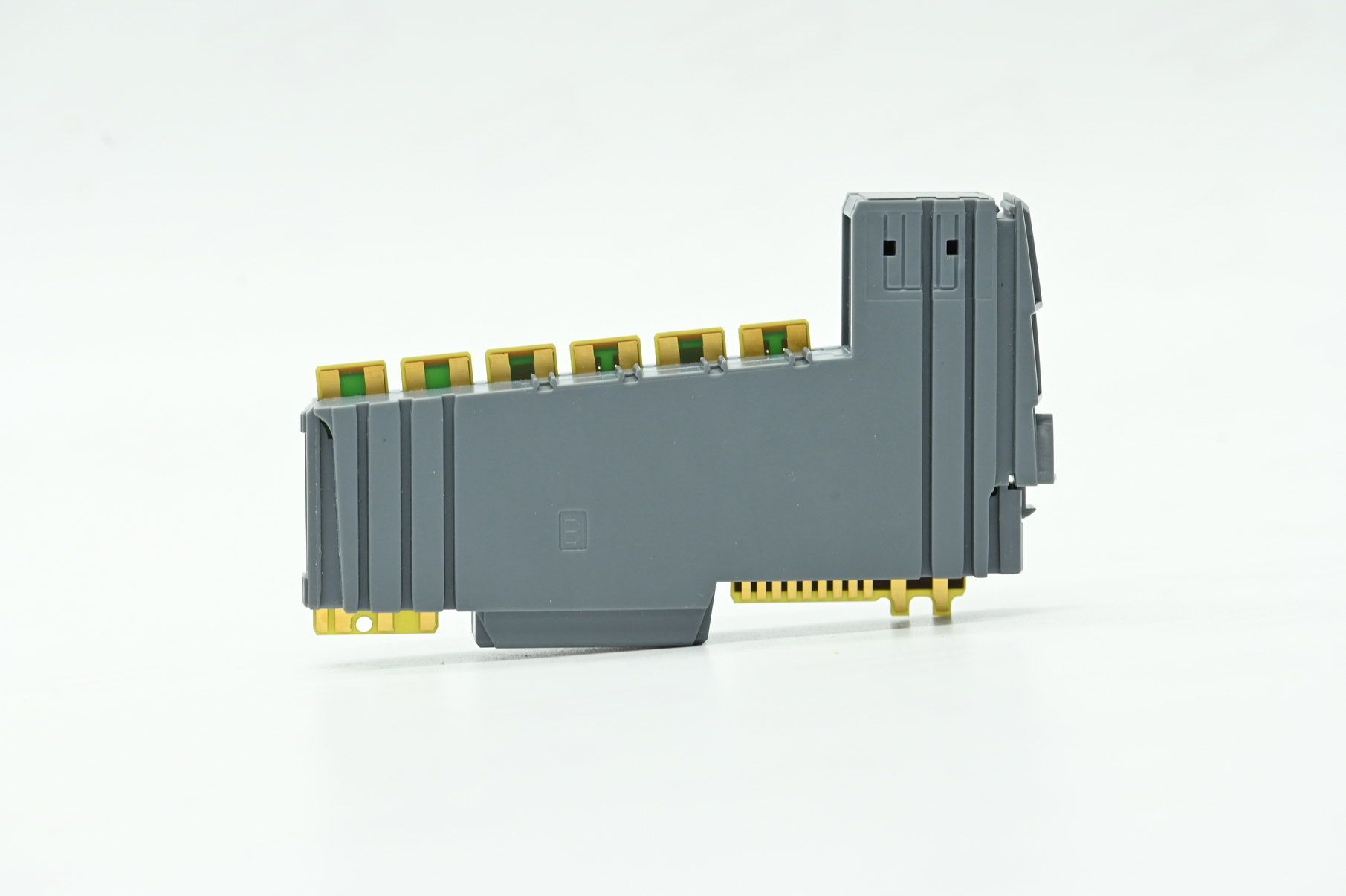

X20, модуль аналоговых входов B&R Automation X20AI2438

Модуль ввода/вывода:
2 аналоговых входа, 4–20 мА / 0–25 мА
Идентификационный код B&R: 0xB3A9
Индикаторы состояния: Функция ввода/вывода каждого канала, рабочее состояние, состояние модуля, питание датчика для каждого канала, HART
Потребляемая мощность:
Шина: 0,05 Вт
Внутренняя система ввода/вывода: 1,15 Вт
Внешняя система ввода/вывода: 1,5 Вт

Сертификация:
CE: Да
ATEX: Зона 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (см. руководство пользователя X20), FTZÚ 09 ATEX 0083X
UL: cULus E115267
HazLoc: cCSAus 244665
DNV: Температура B (0–55 °C), Влажность B (до 100 %), Вибрация B (ускорение 4 g), Помехи B (мостик и открытые палубы)
LR: ENV1
KC: Да

Аналоговые входы:
Вход: 4–20 мА или 0–25 мА, настраивается с помощью ПО
Тип входа: Дифференциальный
Разрядность: 15 бит
Скорость вывода данных: с HART 4,7–10 выборок/с, аналогический сигнал 4,7–100 выборок/с
Формат выходных значений: INT
Защита входа:
До 30 В DC, защита от обратной полярности (макс. 0,1 A)
Обнаружение обрыва цепи: Да, через ПО
Метод преобразования: Сигма-дельта
Источник питания датчика:
Номинальное напряжение: 25 В ±2 %
Номинальный выходной ток: макс. 30 мА
Защита от короткого замыкания: Да, постоянная
Поддержка HART:
Скорость передачи данных: 1200 бит/с
Рабочие частоты: 1200 / 2200 Гц
Поддержка многоточечного режима: Да (до 15 ведомых узлов)
Гальваническая развязка:
Между каналом и каналом, между каналами и шиной

Условия эксплуатации:
Монтажное положение: горизонтальное и вертикальное
Высота над уровнем моря: 0–2000 м без ограничений
Степень защиты: IP20
Температура эксплуатации: горизонтально -25…60 °C, вертикально -25…50 °C
Хранение/транспортировка: -40…85 °C
Относительная влажность: 5–95 %, без конденсации
Механические свойства:
Клеммная колодка X20TB12 заказывается отдельно
Базовый модуль X20BM11 заказывается отдельно
Ширина модуля: 12,5+0,2 мм
