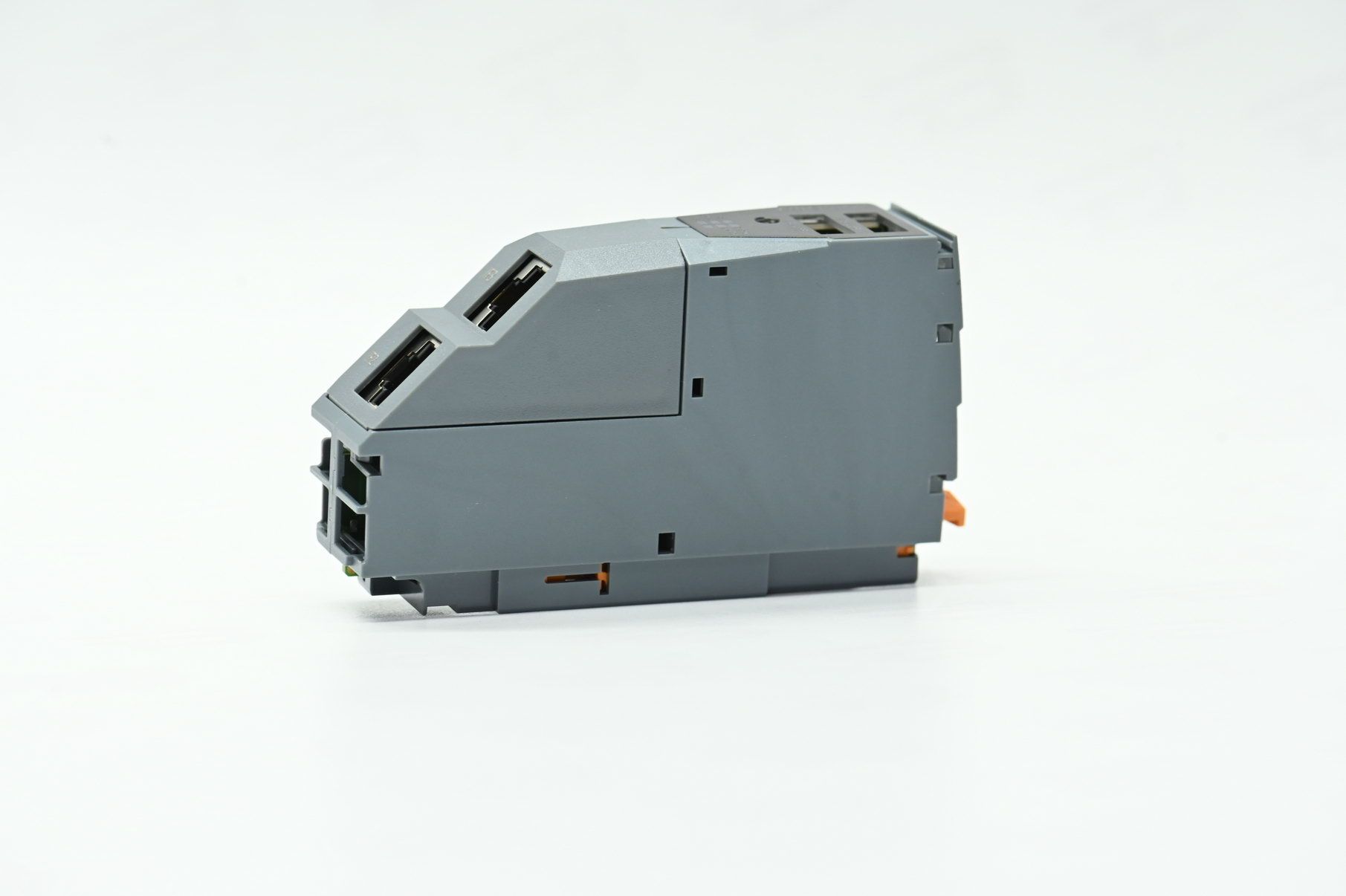

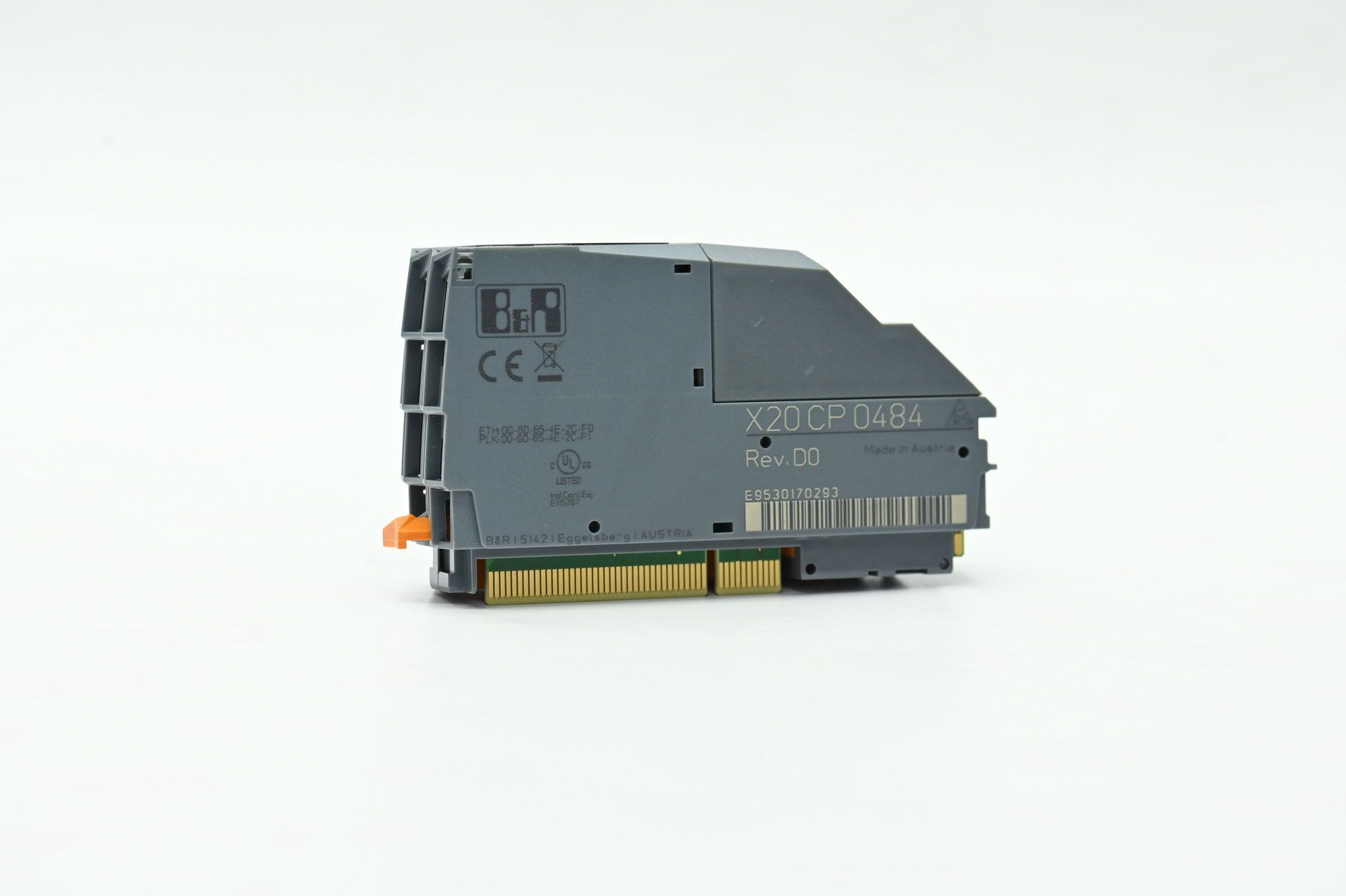

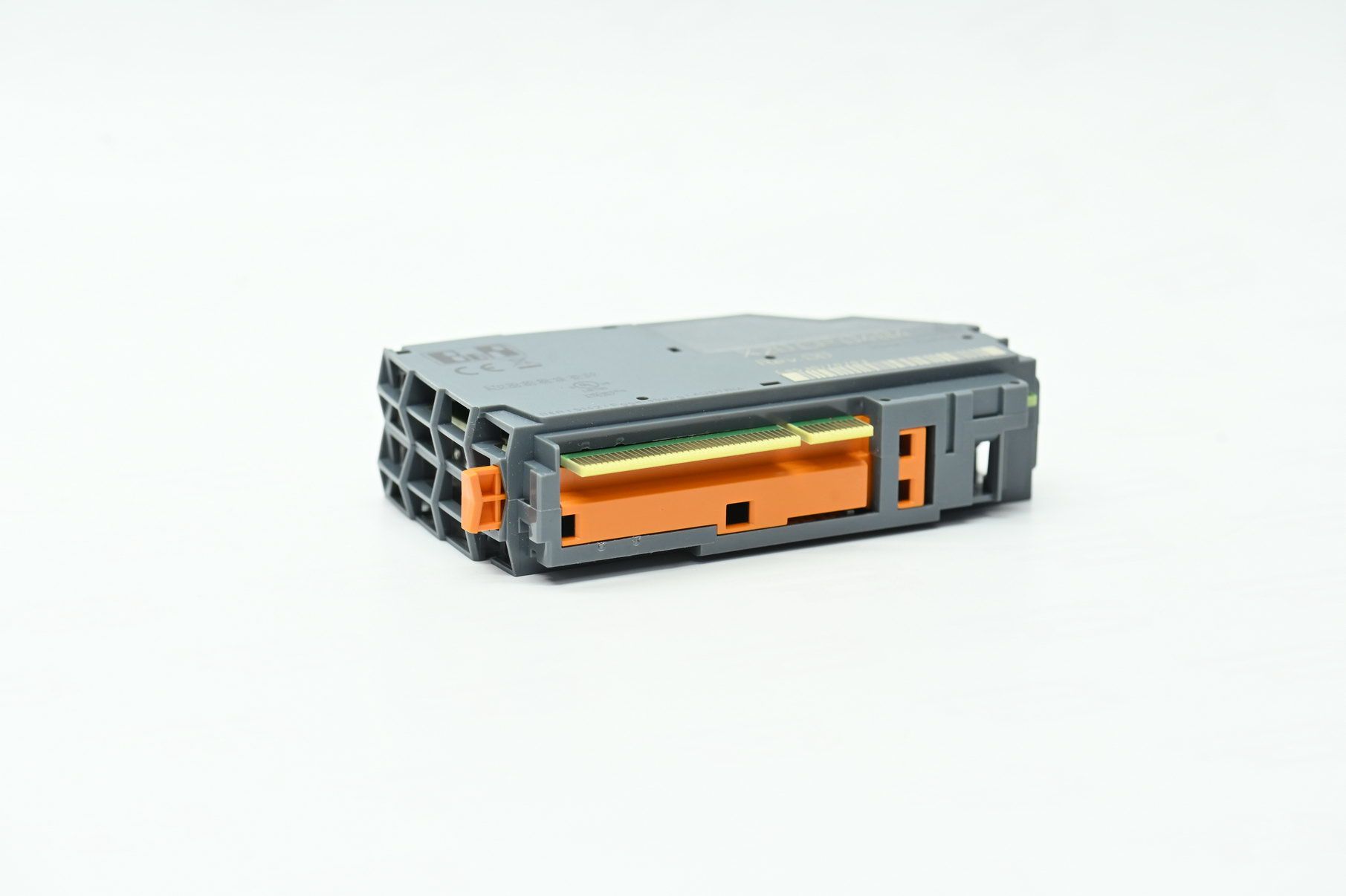

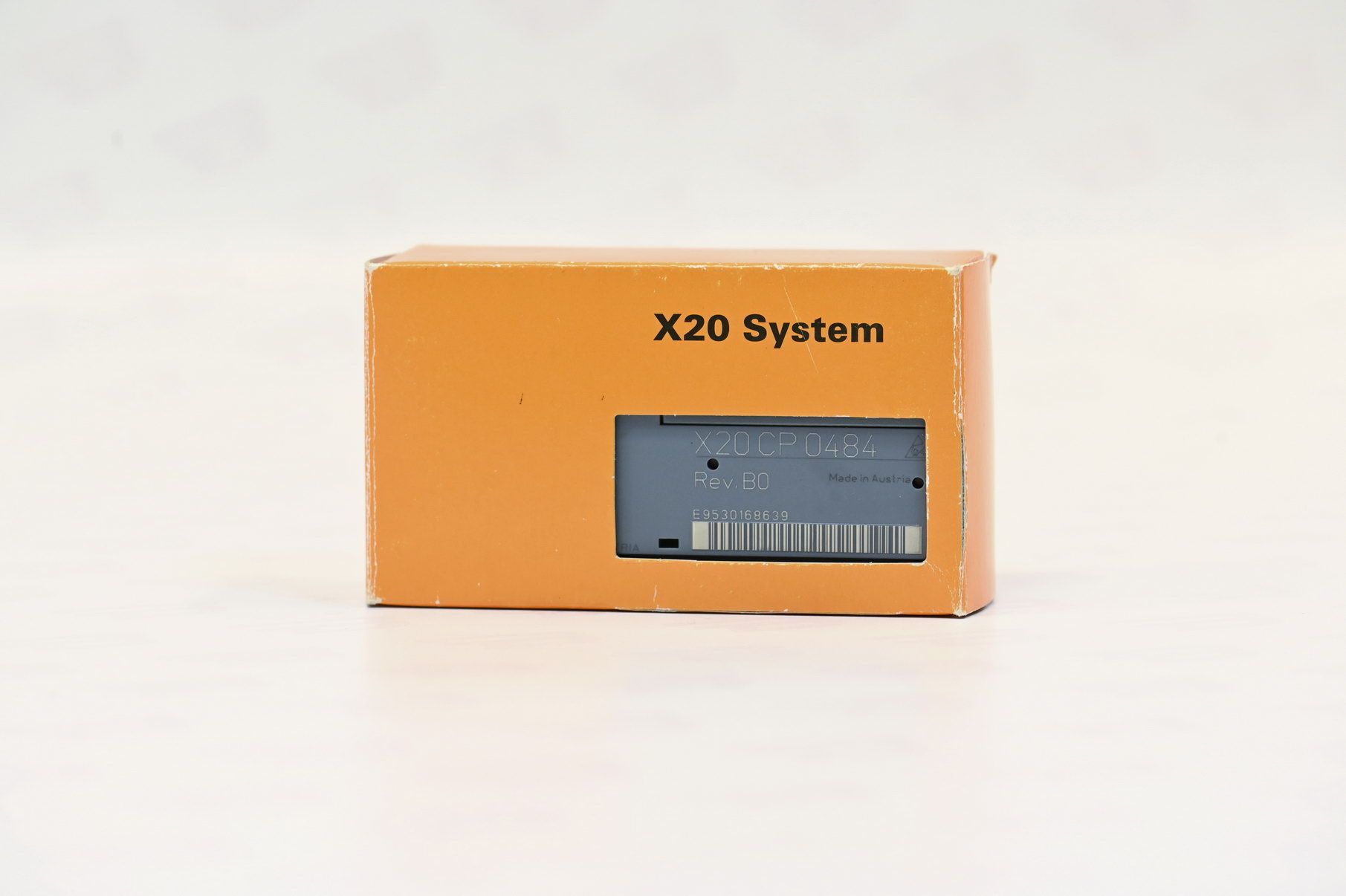

Процессор семейства X20 B&R Automation X20CP0484

Системный модуль: Контроллер
Идентификационный код B&R: 0xE953
Интерфейсы: 1x Ethernet, 1x POWERLINK V2, 2x USB, 1x шина X2X
Охлаждение: Пассивное
Индикаторы состояния: Работа контроллера, интерфейс Ethernet, интерфейс POWERLINK
Диагностика:
Работа контроллера: LED-индикатор
Интерфейс Ethernet: LED-индикатор
Интерфейс POWERLINK: LED-индикатор
Перегрев: через ПО
Совместимость:
Резервирование контроллера: Нет
Поддержка ACOPOS: Да
Поддержка Visual Components: Да
Потребляемая мощность: 2,95 Вт

Сертификация:
CE: Да
UL: cULus E115267

Часы реального времени: Резервное питание ≥300 ч, станд. 1000 ч при 25 °C, разрешение 1 с, точность при 25 °C: -18…28 ppm
Математический сопроцессор: Да
Процессор:
Тип: ARM Cortex-A9
Тактовая частота: 667 МГц
Кэш L1: 32 КБ (код/данные), Кэш L2: 512 КБ
Встроенный процессор ввода/вывода: Да, обрабатывает точки ввода/вывода в фоновом режиме
Реманентные переменные: 64 КБ FRAM, сохранение данных >10 лет
Минимальное время цикла класса задач: 0,4 мс
Стандартное время цикла для инструкции: 0,0106 мкс
Стандартная память:
ОЗУ: 256 МБ DDR3 SDRAM
Память для приложений: Флеш eMMC 2 ГБ, срок хранения данных 10 лет, гарантированный ресурс записи 40 ТБ, ECC — Да
Слоты для интерфейсных модулей:
X20BB5x: 0
X20BB6x: 1
X20BB7x: 2

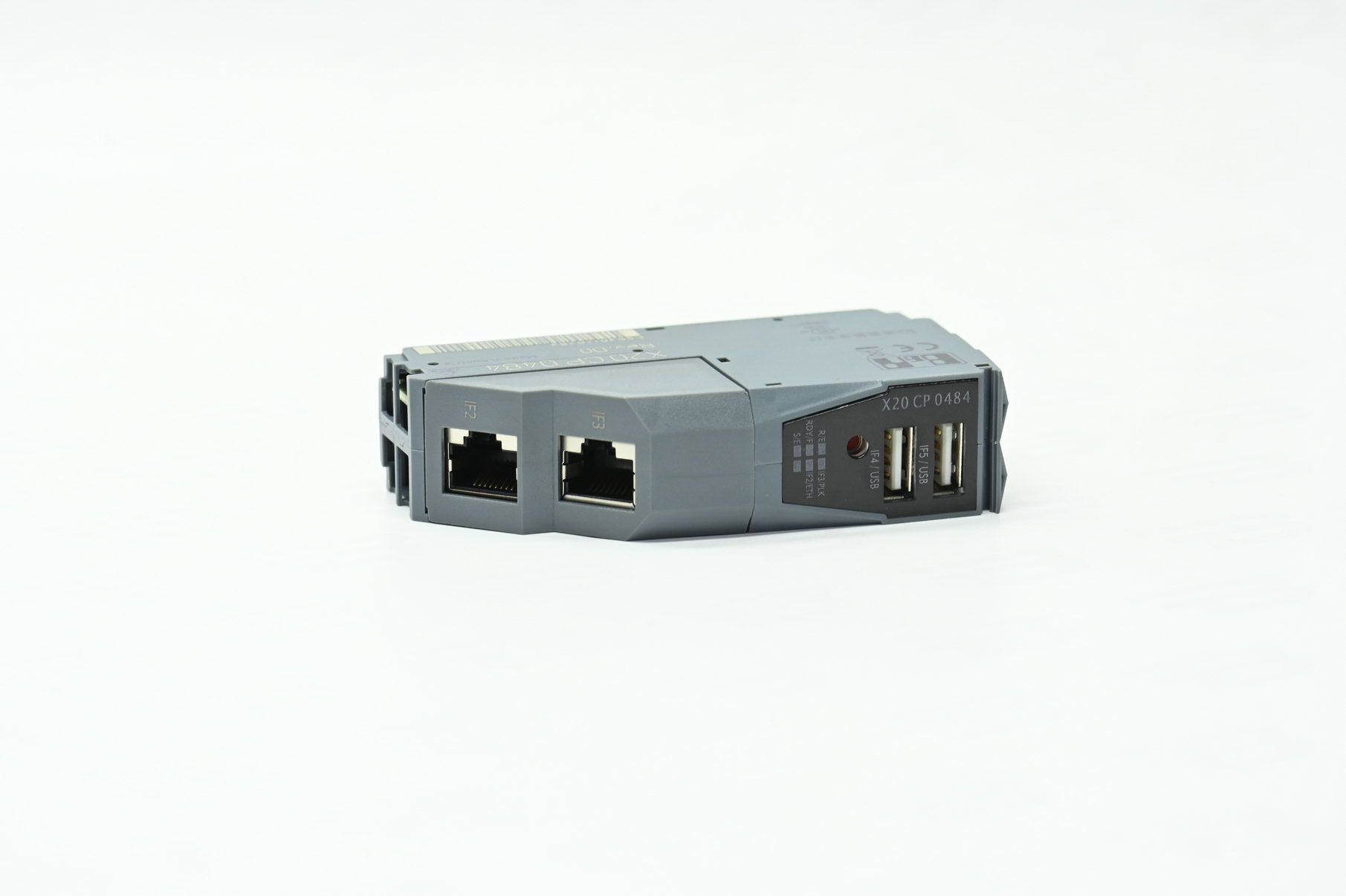

Интерфейсы:
IF2 (Ethernet): 1 экранированный порт RJ45, длина кабеля ≤100 м, скорость 10/100 Мбит/с, полудуплекс/полный дуплекс, автосогласование, MDI/MDIX — Да
IF3 (POWERLINK V2): 1 экранированный порт RJ45, длина кабеля ≤100 м, скорость 100 Мбит/с, физический уровень 100BASE-TX, полудуплекс/полный дуплекс (POWERLINK: нет, Ethernet: да), автосогласование, MDI/MDIX — Да
IF4, IF5 (USB 1.1/2.0): Тип А, макс. ток 0,2 А
IF6 (X2X): Интерфейс ведущего узла
Встроенные интерфейсы базового модуля:
X20BB52/62/72: Compact-S CPU с RS232
X20BB57/67/77: Compact-S CPU с RS232 и CAN
Электрические характеристики:
Гальваническая развязка: между IF2 и IF3, между ними и другими интерфейсами, между этими интерфейсами и ПЛК; между IF6 и другими интерфейсами — Да/Нет (зависит от модуля питания). Нет развязки между USB (IF4, IF5) и ПЛК.

Условия эксплуатации:
Монтаж: горизонтальное и вертикальное — Да
Высота: 0–2000 м — без ограничений, выше 2000 м — снижение макс. температуры на 0,5 °C на каждые 100 м
Степень защиты: IP20
Условия окружающей среды:
Температура эксплуатации: горизонтальное -25…60 °C, вертикальное -25…50 °C
Хранение/транспортировка: -40…85 °C
Относительная влажность: 5–95 %, без конденсации
Механические свойства:
Клеммная колодка X20TB12 заказывается отдельно
Модуль питания X20PS9600/X20PS9602 заказывается отдельно
Базовый модуль X20BB5x/X20BB6x/X20BB7x заказывается отдельно
Ширина модуля: X20BB5x — 37,5+0,2 мм, X20BB6x — 62,5+0,2 мм, X20BB7x — 87,5+0,2 мм
