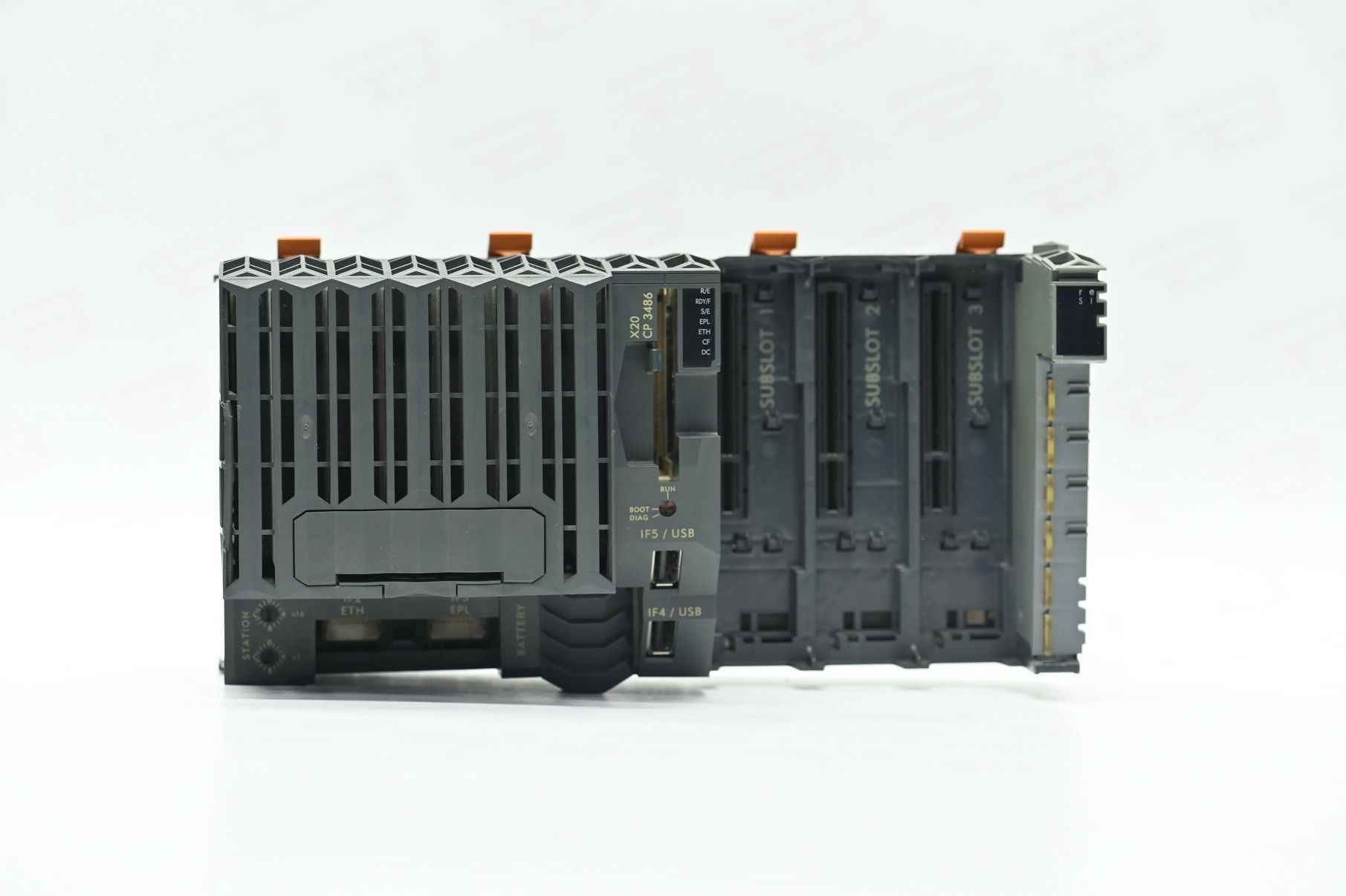

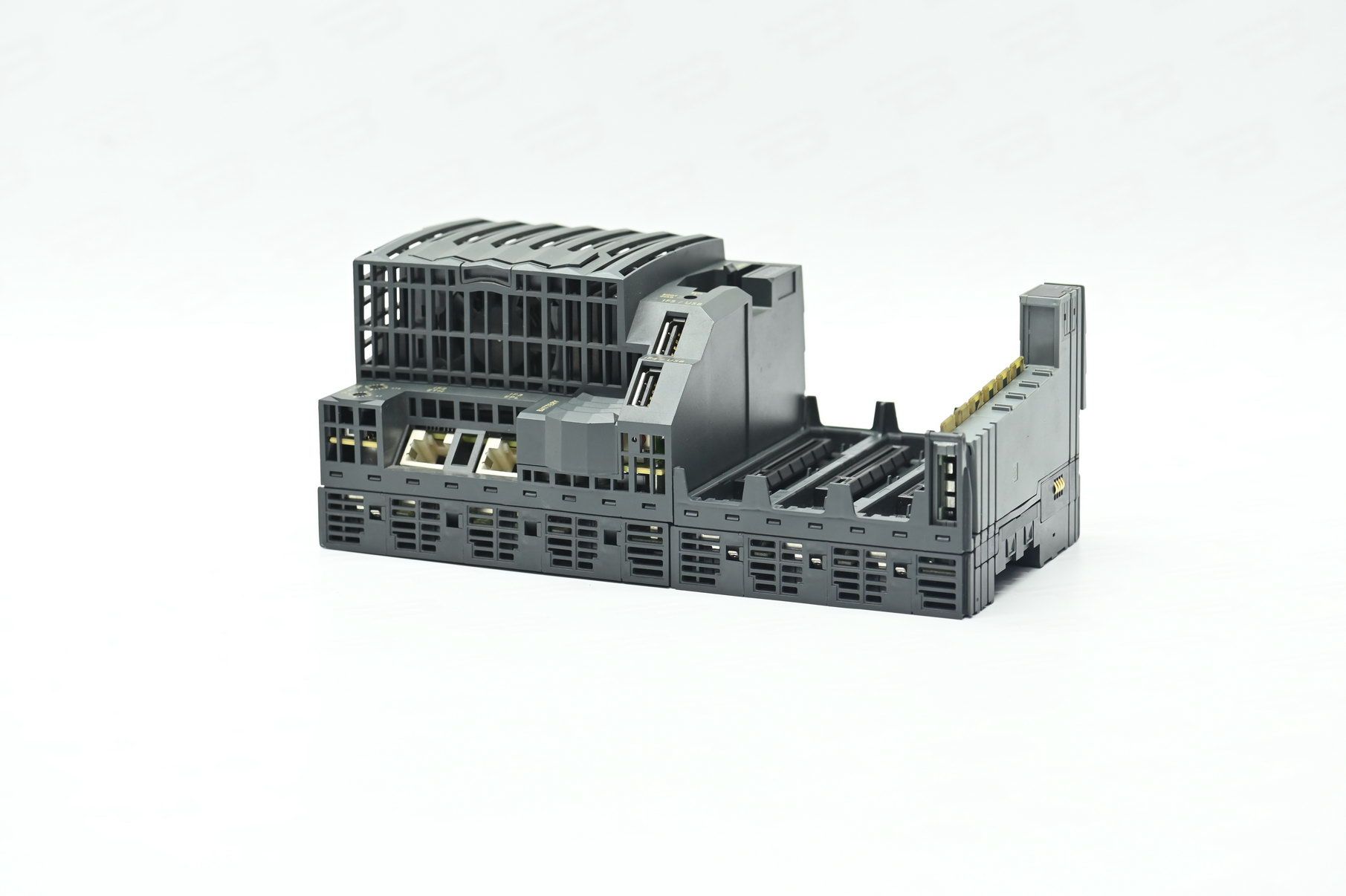

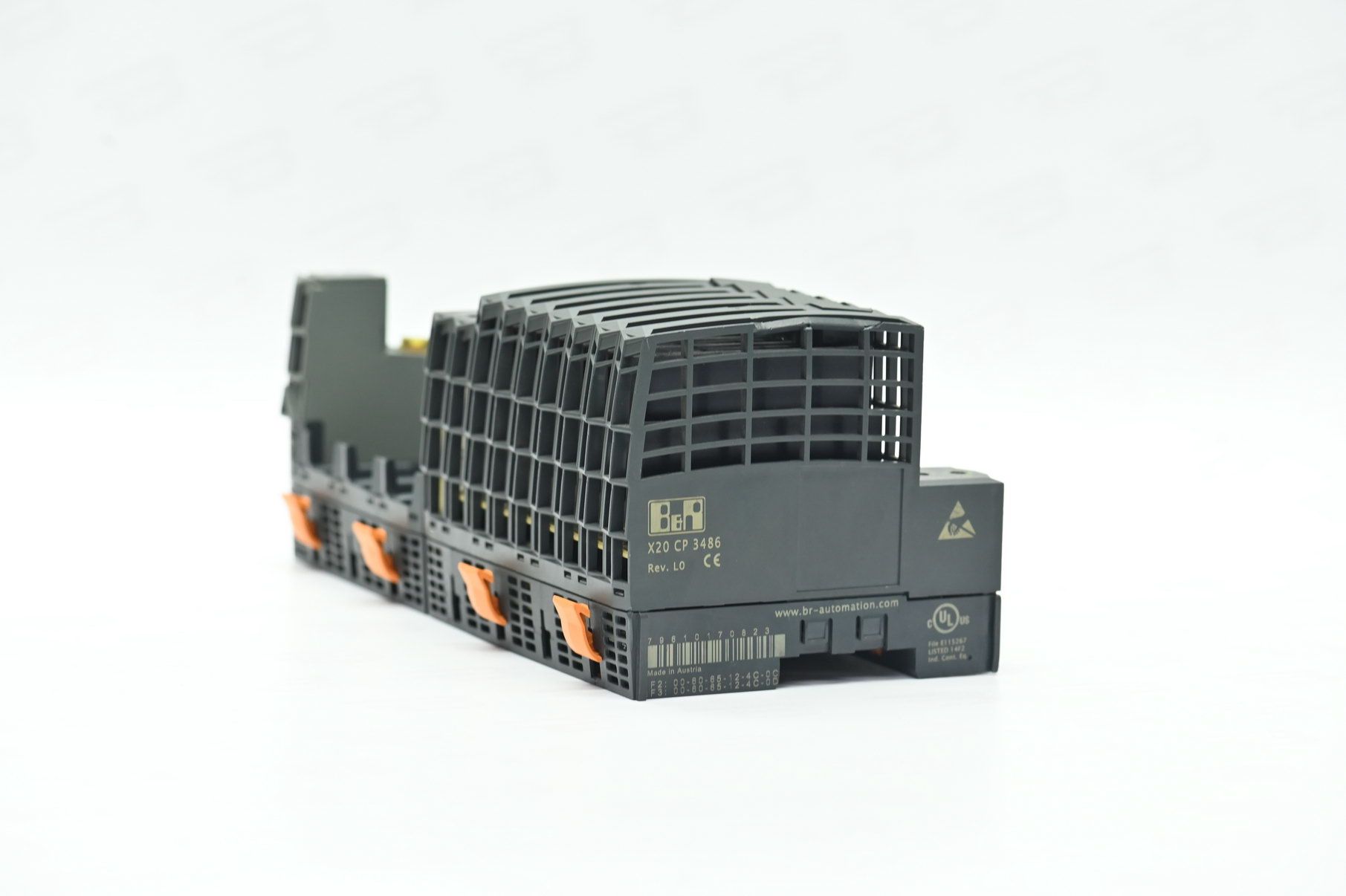

Процессор центральный B&R B&R Automation X20CP3486

Интерфейсы: 1 интерфейс RS232, 1 интерфейс Ethernet, 1 интерфейс POWERLINK V1/V2, 2 интерфейса USB, 1 интерфейс шины X2X
Системный модуль: Контроллер
Идентификационный код B&R: 0x1F19
Охлаждение: Эксплуатация без вентиляторов с ограничениями (см. условия эксплуатации); эксплуатация со сменными вентиляторами во всём диапазоне температур; осуществляется мониторинг вентиляторов
Индикаторы состояния: Работа контроллера, перегрев, интерфейс Ethernet, интерфейс POWERLINK, доступ к карте памяти CompactFlash, состояние батареи

Диагностика:
Батарея — Да, LED и ПО
Работа контроллера — Да, LED
Карта памяти CompactFlash — Да, LED
Интерфейс Ethernet — Да, LED
Интерфейс POWERLINK — Да, LED
Перегрев — Да, LED
Вентиляторы — Да, ПО
Совместимость:
Поддержка ACOPOS — Да
Поддержка Visual Components — Да
Потребляемая мощность (без карты памяти и модулей): 13,5 Вт
Шина: 1,42 Вт
Внутренняя система ввода/вывода: 0,6 Вт
Гальваническая развязка:
IF1–IF2 — Да
IF1–IF3 — Да
IF1–IF4 — Нет
IF1–IF5 — Нет
IF1–IF6 — Да
IF2–IF4 — Да
IF2–IF5 — Да
IF3–IF4 — Да
IF3–IF5 — Да
IF4–IF5 — Нет
IF4–IF6 — Да
IF5–IF6 — Да
ПЛК–IF1 — Нет
ПЛК–IF2 — Да
ПЛК–IF3 — Да
ПЛК–IF4 — Нет
ПЛК–IF5 — Нет
ПЛК–IF6 — Да

Сертификация:
CE — Да
ATEX — Зона 2, II 3G Ex nA nC IIA T5 Gc
FTZÚ 09 ATEX 0083X
UL — cULus E115267 (Промышленное управляющее оборудование)
HazLoc — cCSAus 244665 (Класс I, Раздел 2, Группы ABCD, T5)
DNV — Температура: B (0–55 °C); Влажность: B (до 100 %); Вибрация: B (4 g); Помехи: B (мостик и открытые палубы)
KC — Да

Источник питания ЦП и шины X2X:
Входное напряжение — 24 В DC –15 % / +20 %
Входной ток — макс. 2,2 A
Предохранитель — встроенный, не заменяемый
Защита от обратной полярности — Да
Выходная цепь питания шины X2X:
Номинальная мощность — 7 Вт
Поддержка параллельного подключения — Да
Поддержка резервирования — Да
Входная цепь питания системы ввода/вывода:
Напряжение — 24 В DC –15 % / +20 %
Требуется линейный предохранитель макс. 10 A (с задержкой)
Выходная цепь питания системы ввода/вывода:
Номинальное напряжение — 24 В DC
Допустимая нагрузка на контакт — 10 A
Источник питания – общая информация:
Индикаторы: перегрузка, рабочее состояние, состояние модуля, передача данных RS232
Диагностика RS232 — Да (LED)
Ошибки и перегрузка — Да (LED, ПО)
Гальваническая развязка питания:
Линия питания системы ввода/вывода – источник питания системы ввода/вывода — Нет
Линия питания ЦП/шины X2X – источник питания ЦП/шины X2X — Да

Контроллер:
Слот для CompactFlash — 1
RTC — с резервным питанием, 1 с, точность ±20 ppm при 25 °C
Математический сопроцессор — Да
Процессор — Celeron 650
Кэш L2 — 256 КБ
Кэш L1 (данные + код) — 2×16 КБ
Встроенный процессор I/O — Да
Количество слотов для интерфейсов — 3
Реманентные переменные — макс. 256 КБ
Минимальное время цикла — 200 мкс
Время цикла инструкции — 0,0034 мкс
Батарея — литиевая, не менее 3 лет, с контролем состояния
Память:
ОЗУ — 64 МБ SDRAM
Пользовательское ОЗУ — 1 МБ SRAM

Интерфейсы:
IF1 — RS232, клеммная колодка TB12, макс. 115,2 кбит/с
IF2 — Ethernet, порт RJ45, длина кабеля ≤ 100 м, 10/100 Мбит/с
IF3 — POWERLINK V1/V2, RJ45, 100BASE-T, ≤ 100 м, 100 Мбит/с
IF4 — USB 1.1, тип A, макс. 0,5 A
IF5 — USB 1.1, тип A, макс. 0,5 A
IF6 — Интерфейс ведущего узла X2X (1 шт.)

Условия эксплуатации:
Горизонтальный монтаж — Да
Вертикальный монтаж — Да
Высота 0–2000 м — без ограничений
Выше 2000 м — снижение макс. температуры на 0,5 °C на 100 м
Степень защиты — IP20
Температура:
Эксплуатация (горизонтально) — 0…55 °C (без вентилятора — до 45 °C)
Эксплуатация (вертикально) — 0…55 °C (без вентиляторов недопустимо)
Хранение — –25…70 °C
Транспортировка — –25…70 °C
Влажность: 5–95 % (без конденсации) — для эксплуатации, хранения и транспортировки
Механические свойства:
Носитель данных CompactFlash — отдельно
Батарея резервного питания — в комплекте
Заглушка X20, клеммная TB12 (12-контактная) и крышки слотов — в комплекте
Ширина — 200 мм
Высота — 99 мм
Глубина — 85 мм
