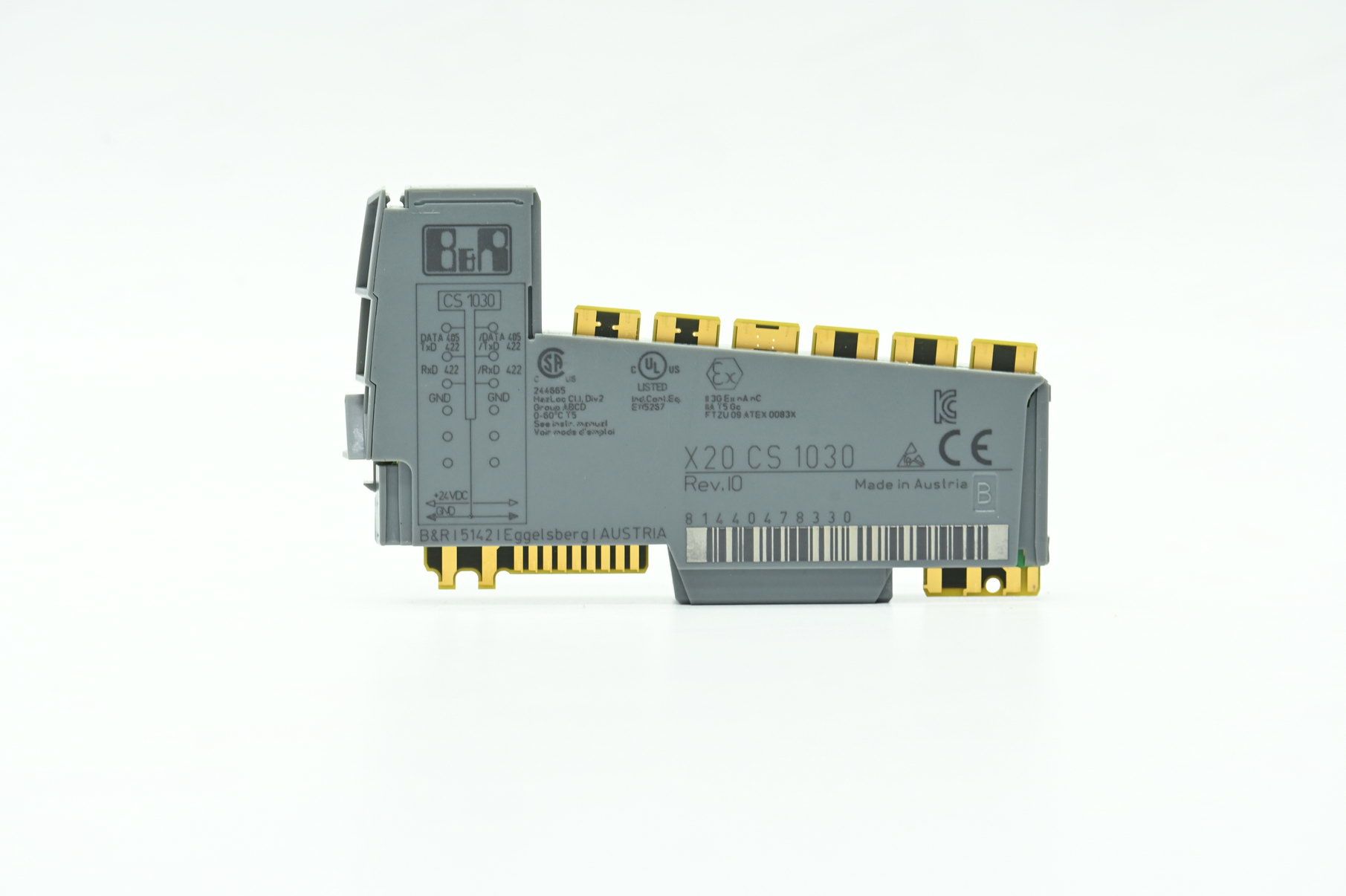

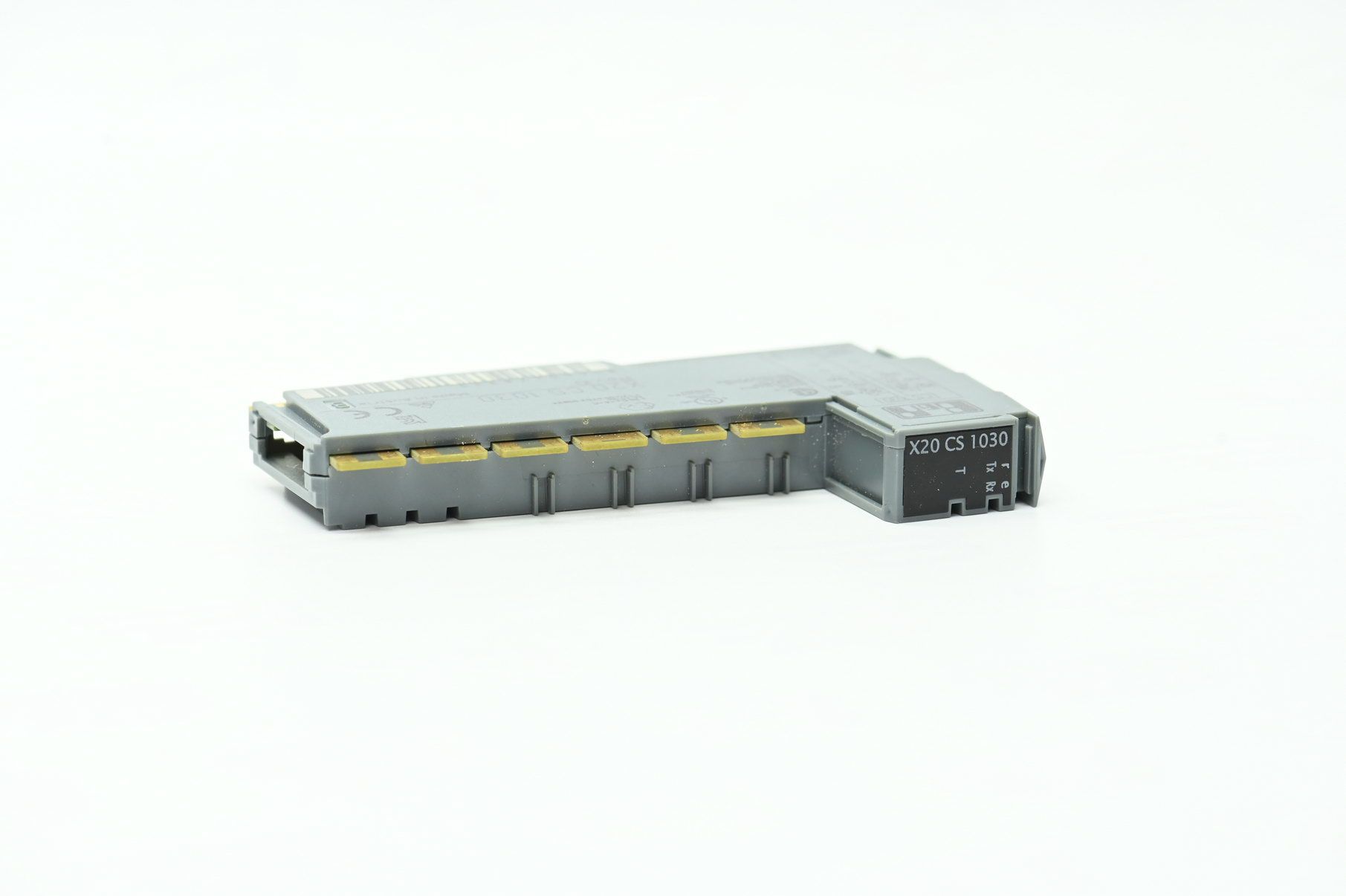

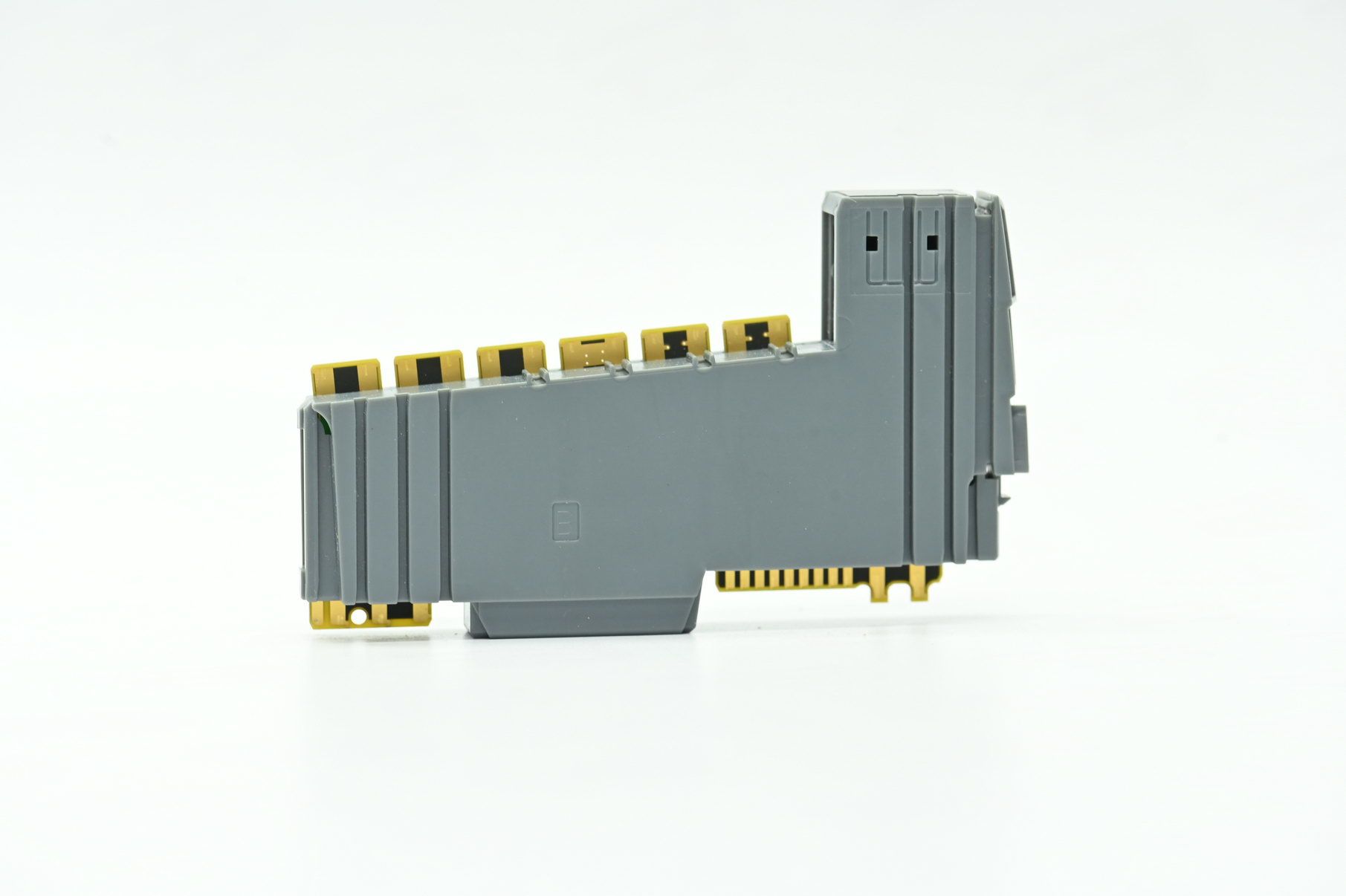

Интерфейс RS485/RS422 B&R Automation X20CS1030

Модуль связи: 1 интерфейс RS485/RS422
Идентификационный код B&R: 0x1FD0
Индикаторы состояния: Передача данных, резистор-терминатор, рабочее состояние, состояние модуля
Диагностика:
Режим работы модуля / общие ошибки: Да, посредством LED и ПО
Передача данных: Да, посредством LED-индикатора
Резистор-терминатор: Да, посредством LED-индикатора
Потребляемая мощность:
Шина: 0,01 Вт
Внутренняя система ввода/вывода: 1,44 Вт

Сертификация:
CE: Да
ATEX: Зона 2, II 3G Ex nA nC IIA T5 Gc, FTZÚ 09 ATEX 0083X
IP: IP20
UL: cULus E115267
HazLoc: cCSAus 244665, Класс I, Раздел 2, Группы ABCD, T5
DNV: Температура B(0-55 °C), Влажность B(до 100 %), Вибрация B(ускорение 4 g), Помехи B(мостик и открытые палубы)
LR: ENV1
KC: Да

Интерфейсы:
IF1 (RS485/RS422): 12-контактная клеммная колодка X20TB12, макс. длина кабеля 1200 м, скорость до 115,2 кбит/с, буфер FIFO 1 КБ, встроенный резистор-терминатор, UART совместимый с 16C550
Гальваническая развязка: Развязка между интерфейсом RS485/RS422 (IF1) и шиной, между интерфейсом RS485/RS422 (IF1) и источником питания

Условия эксплуатации:
Монтажное положение: Горизонтальное и вертикальное
Высота над уровнем моря: 0–2000 м — без ограничений, выше 2000 м — снижение макс. температуры на 0,5 °C на каждые 100 м
Степень защиты: IP20
Температура эксплуатации: Горизонтальное: -25…60 °C, вертикальное: -25…50 °C
Хранение / транспортировка: -40…85 °C
Относительная влажность: 5–95 %, без конденсации
Механические свойства:
Клеммная колодка X20TB06 или X20TB12 заказывается отдельно, базовый модуль X20BM11 заказывается отдельно
Ширина модуля: 12,5 ±0,2 мм
