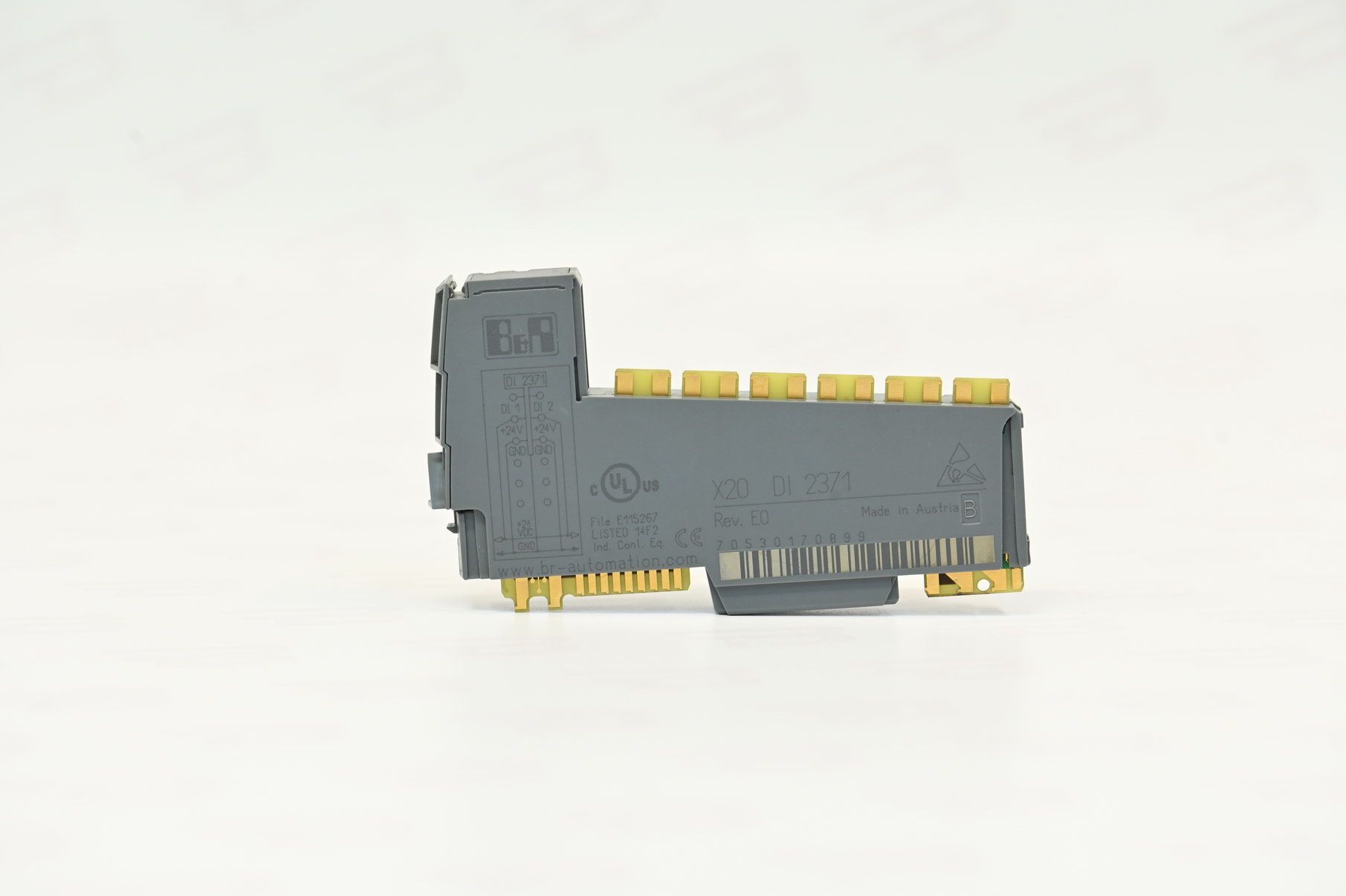

Модуль дискретных входов B&R Automation X20DI2371

Модуль ввода/вывода: 2 дискретных входа 24 В пост. тока для 3-проводных соединений
Идентификационный код B&R: 0x1B8D
Индикаторы состояния: Работа функции ввода/вывода для каждого канала, рабочее состояние, состояние модуля
Диагностика:
Режим работы модуля/общие ошибки: LED-индикатор и ПО
Потребляемая мощность:
Шина: 0,12 Вт
Внутренняя система ввода/вывода: 0,29 Вт

Сертификация:
CE: Да
ATEX: Зона 2, II 3G Ex nA nC IIA T5 Gc, IP20
UL: cULus E115267
HazLoc: cCSAus 244665, Класс I, Раздел 2, Группы ABCD, T5
DNV: Температура B (0–55 °C), Влажность B (до 100%), Вибрация B (ускорение 4 g), Помехи B
LR: ENV1
KC: Да

Дискретные входы:
Номинальное напряжение: 24 В пост. тока
Тип входа (EN 61131-2): Тип 1
Входное напряжение: 24 В пост. тока -15% / +20%
Входной ток при 24 В: 3,75 мА
Входная цепь: потребитель
Входной фильтр: аппаратный ≤100 µс, программный 1 мс (диапазон 0–25 мс, шаг 0,2 мс)
Тип подключения: 3-проводное
Входное сопротивление: 6,4 кОм
Пороговый уровень переключения: лог. 0 <5 В, лог. 1 >15 В
Напряжение пробоя канал-шина: 500 Вэфф
Источник питания датчика:
Потребляемая мощность: макс. 12 Вт
Напряжение: питание модуля минус падение на защите от короткого замыкания
Падение напряжения при токе 500 мА: макс. 2 В пост. тока
Суммарный ток: 0,5 А
Защита от короткого замыкания: Да
Электрические характеристики:
Гальваническая развязка: между каналом и шиной, нет развязки между каналами

Условия эксплуатации:
Монтаж: горизонтальное и вертикальное — да
Высота: 0–2000 м — без ограничений, >2000 м — снижение макс. температуры на 0,5 °C на каждые 100 м
Степень защиты: IP20
Условия окружающей среды:
Температура эксплуатации: горизонтально -25…60 °C, вертикально -25…50 °C
Хранение/транспортировка: -40…85 °C
Относительная влажность: 5–95 %, без конденсации
Механические свойства:
Клеммная колодка X20TB06 или X20TB12 заказывается отдельно, базовый модуль X20BM11 заказывается отдельно
Ширина модуля: 12,5 +0,2 мм
