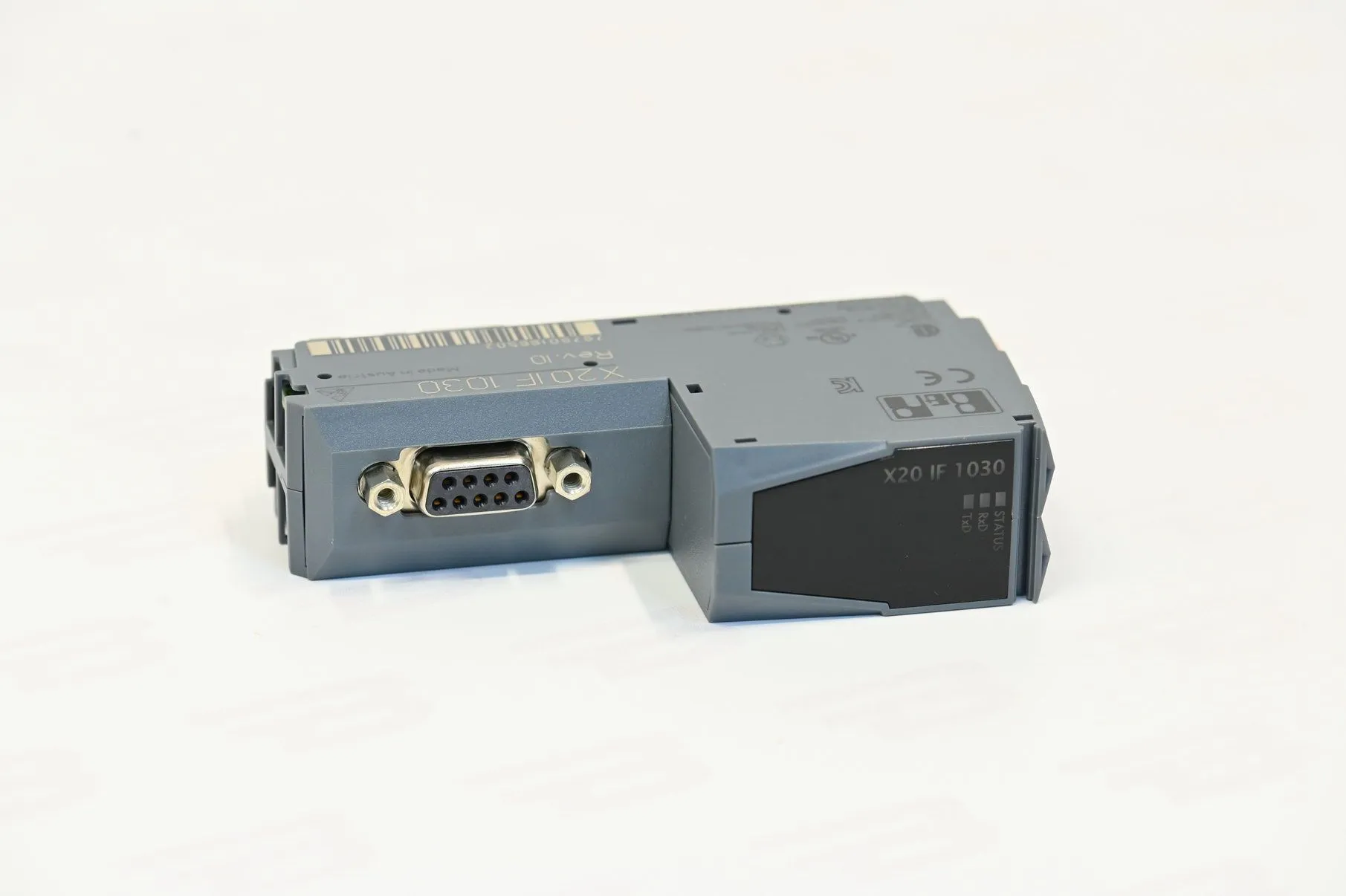

Интерфейсный модуль B&R Automation X20IF1030

Модуль связи: 1 интерфейс RS485/RS422

Идентификационный код B&R: 0x1F28
Индикаторы состояния: Состояние модуля, передача данных

Диагностика:
Состояние модуля: Да, через LED
Передача данных: Да, через LED

Потребляемая мощность: 0,4 Вт

Сертификация:
CE: Да
ATEX: Зона 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (см. руководство пользователя X20), FTZÚ 09 ATEX 0083X
UL: cULus E115267
HazLoc: cCSAus 244665, Класс I, Раздел 2, Группы ABCD, T5
DNV: Температура: B(0 - 55 °C), Влажность: B(до 100 %), Вибрация: B(ускорение 4 g), Помехи: B(мостик и открытые палубы)
LR: ENV1
KC: Да

Интерфейсы:
Интерфейс IF1:
Тип сигнала: RS485/RS422
Исполнение: 9-контактный гнездовой разъем DSUB
Макс. длина кабеля: 1200 м
Скорость передачи данных: макс. 115,2 кбит/с
Буфер FIFO: 16 байт в направлении передачи и приема
Резистор-терминатор: Внешний (встроен в коннектор шины 0G1000.00-090)
Контроллер: UART, совместимый с 16C550

Электрические характеристики:
Гальваническая развязка: Развязка между контроллером и интерфейсом RS485/RS422 (IF1)

Условия эксплуатации:
Монтажное положение: горизонтальное и вертикальное
Высота над уровнем моря: 0–2000 м — без ограничений, выше 2000 м — снижение макс. температуры на 0,5 °C на каждые 100 м
Степень защиты (EN 60529): IP20

Условия окружающей среды:
Температура горизонтальное: -25…60 °C
Температура вертикальное: -25…50 °C
Хранение / транспортировка: -40…85 °C
Относительная влажность: 5–95 %, без конденсации

Механические свойства:
Установка в слот: В контроллер X20
