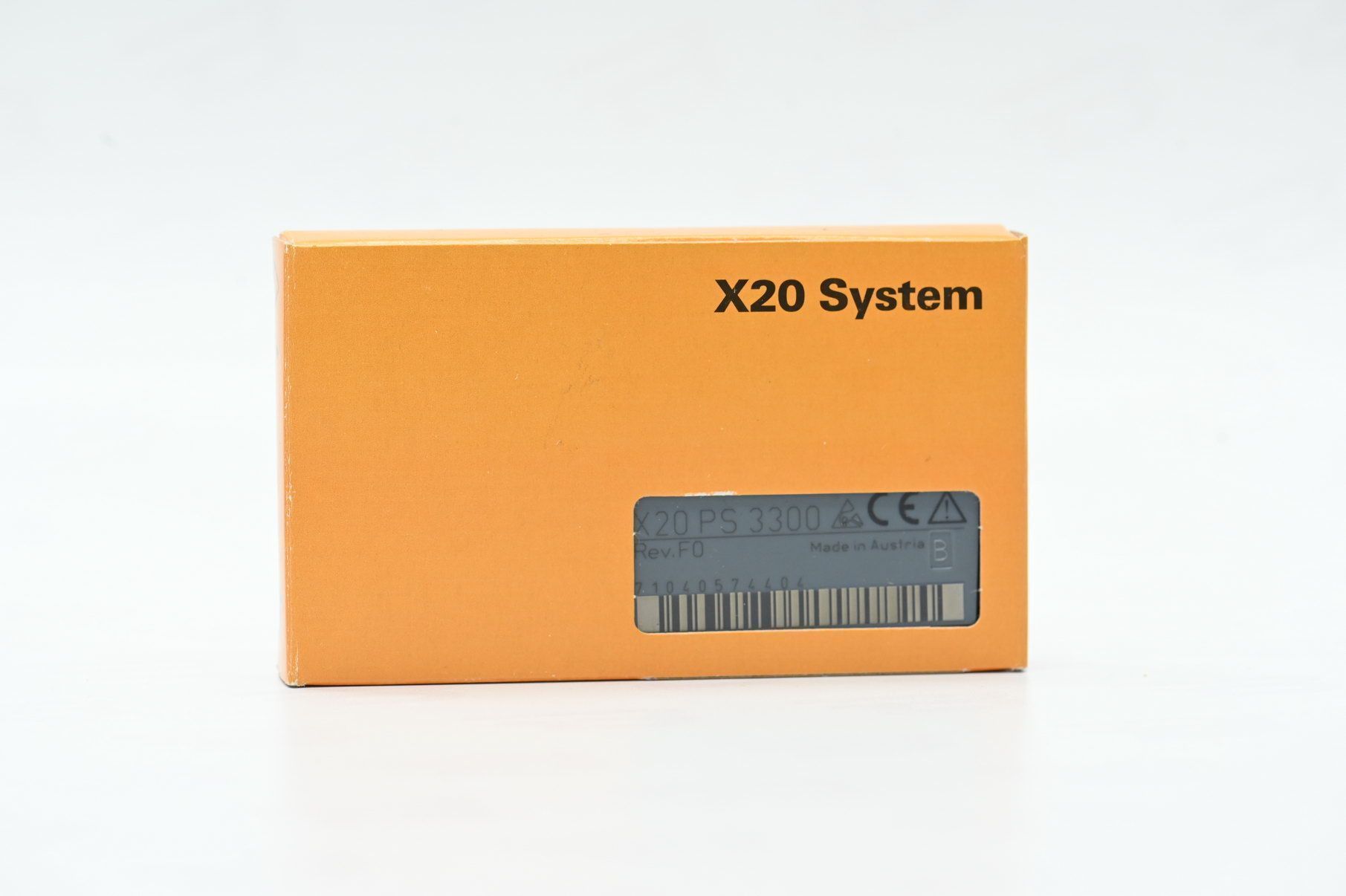

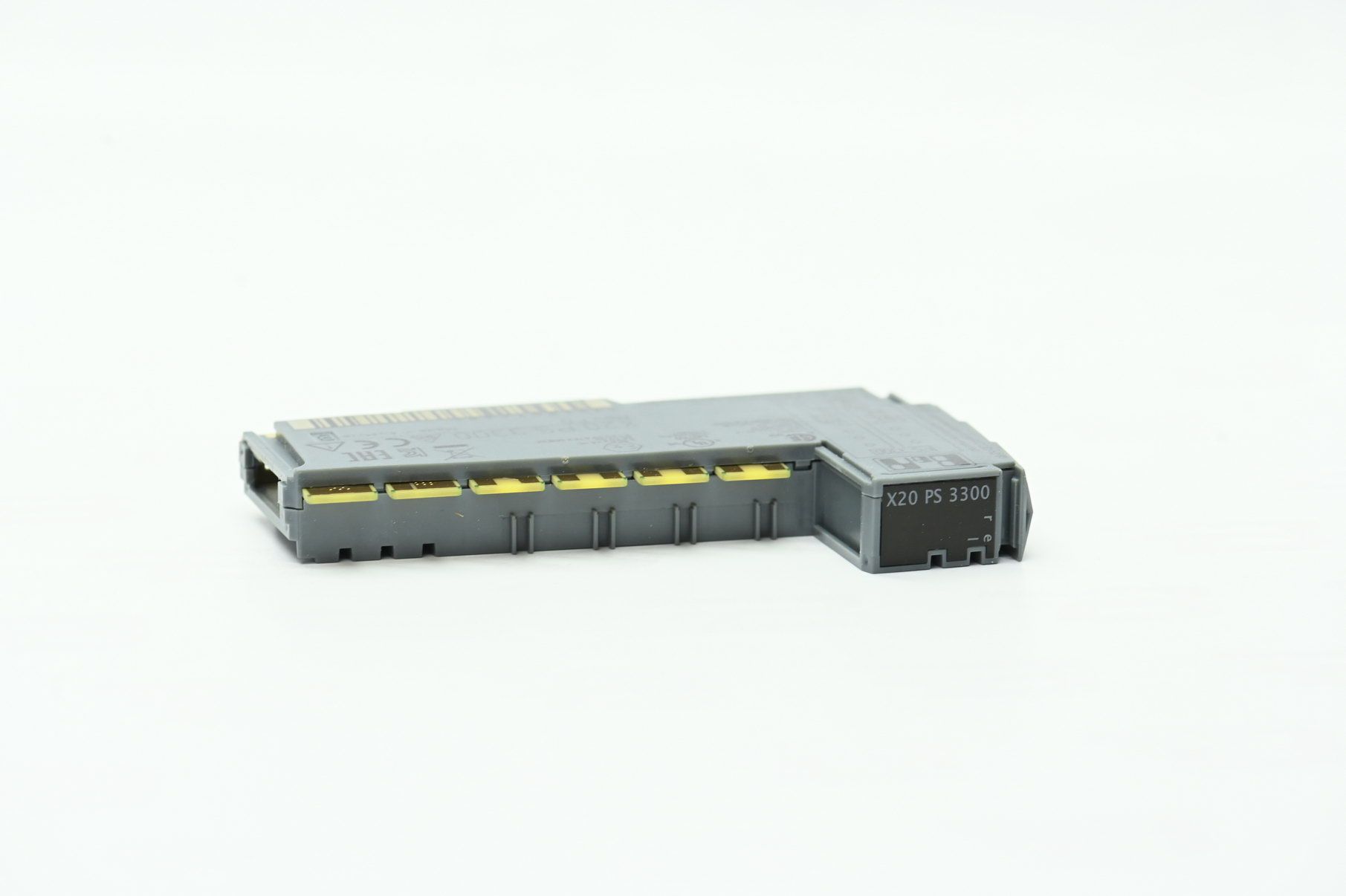

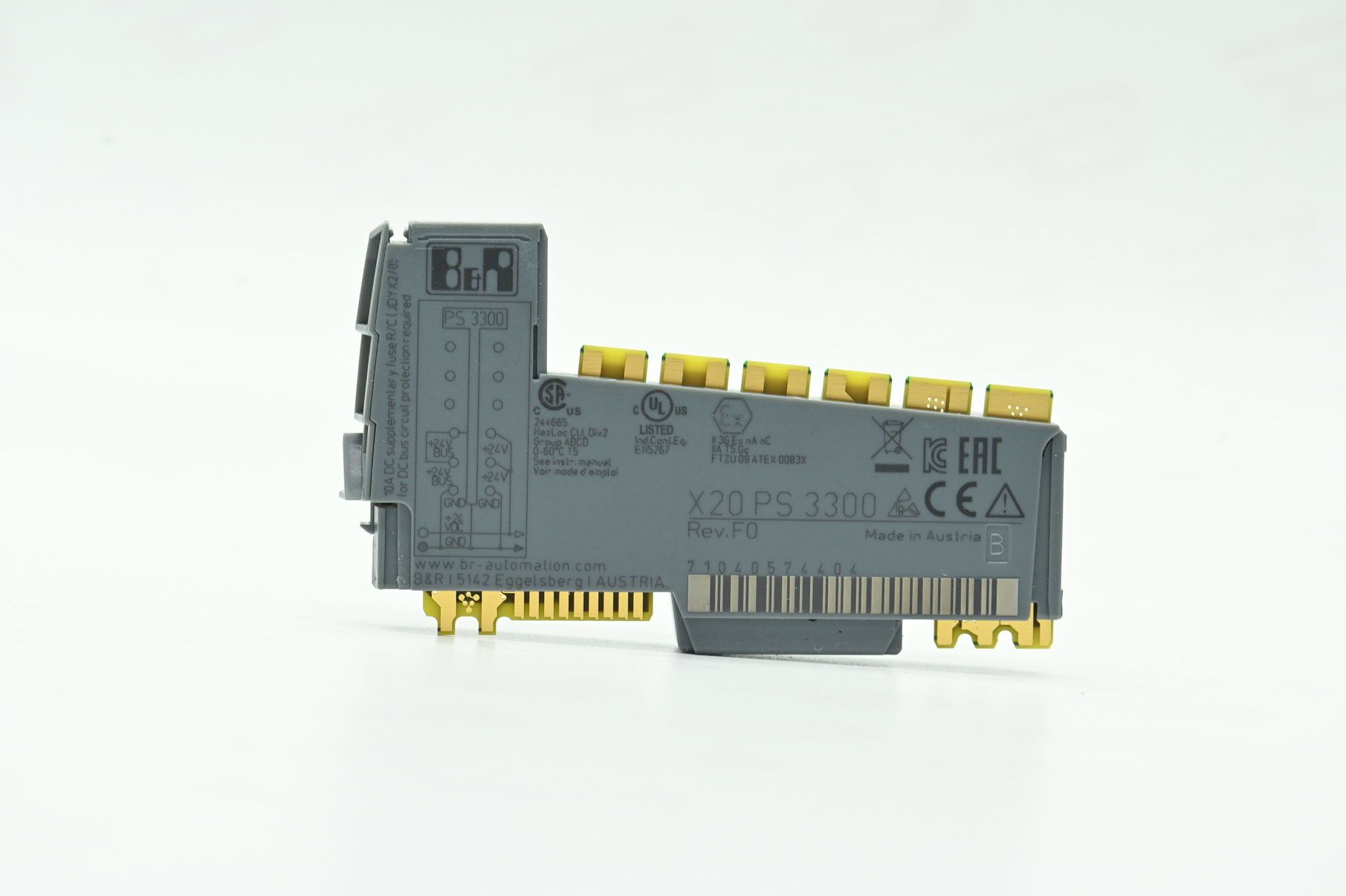

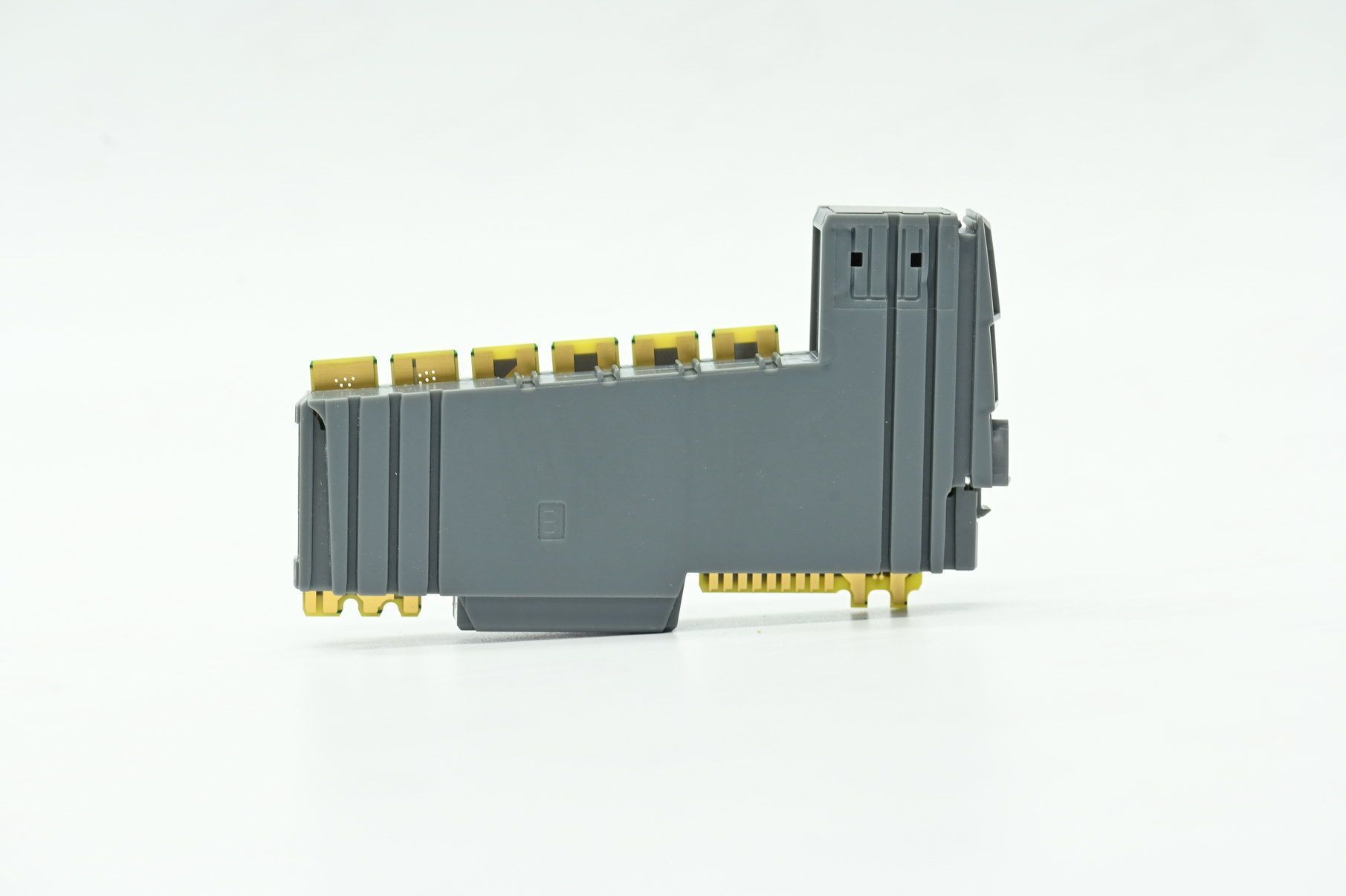

Модуль питания шины B&R B&R Automation X20PS3300

Модуль питания: 24 В постоянного тока для шины ввода/вывода и шины X2X
Идентификационный код B&R: 0x1BC0
Индикаторы состояния: Перегрузка, рабочее состояние, состояние модуля
Диагностика: LED-индикатор состояния и программное обеспечение
Потребляемая мощность:
Шина X2X: 1,42 Вт
Внутренняя система ввода/вывода: 0,6 Вт

Сертификация:
CE: Да
ATEX: Зона 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta, FTZÚ 09 ATEX 0083X
UL: cULus E115267
HazLoc: cCSAus 244665
DNV: Температура B (0–55 °C), Влажность B (до 100 %), Вибрация B (ускорение 4 g), Помехи B (мостик и открытые палубы)
LR: ENV1
KC: Да

Входная цепь питания шины X2X:
Входное напряжение: 24 В пост. тока -15 % / +20 %
Входной ток: макс. 0,7 A
Предохранитель: встроенный, не подлежит замене
Защита от обратной полярности: Да
Выходная цепь питания шины X2X:
Номинальная мощность: 7 Вт
Поддержка параллельного подключения: Да
Поддержка резервирования: Да
Защита от перегрузки: короткое замыкание и временная перегрузка

Входная цепь питания системы ввода/вывода:
Входное напряжение: 24 В пост. тока -15 % / +20 %
Предохранитель: линейный, макс. 10 А, с задержкой срабатывания
Защита от обратной полярности: Нет
Выходная цепь питания системы ввода/вывода:
Номинальное напряжение: 24 В пост. тока
Защита от короткого замыкания: требуется линейный предохранитель
Допустимая токовая нагрузка на контакт: 10 A
Электрические характеристики:
Гальваническая развязка: между линией питания шины X2X и источником питания шины X2X, между линией питания шины ввода/вывода и источником питания шины ввода/вывода – нет

Условия эксплуатации:
Монтаж: горизонтальное и вертикальное
Высота: 0–2000 м без ограничений, выше – снижение температуры на 0,5 °C каждые 100 м
Степень защиты: IP20
Температура эксплуатации: горизонтально -25…60 °C, вертикально -25…50 °C
Хранение/транспортировка: -40…85 °C
Влажность: 5–95 %, без конденсации
Механические свойства:
Клеммная колодка X20TB12 заказывается отдельно
Базовый модуль X20BM01 заказывается отдельно
Ширина модуля: 12,5+0,2 мм
