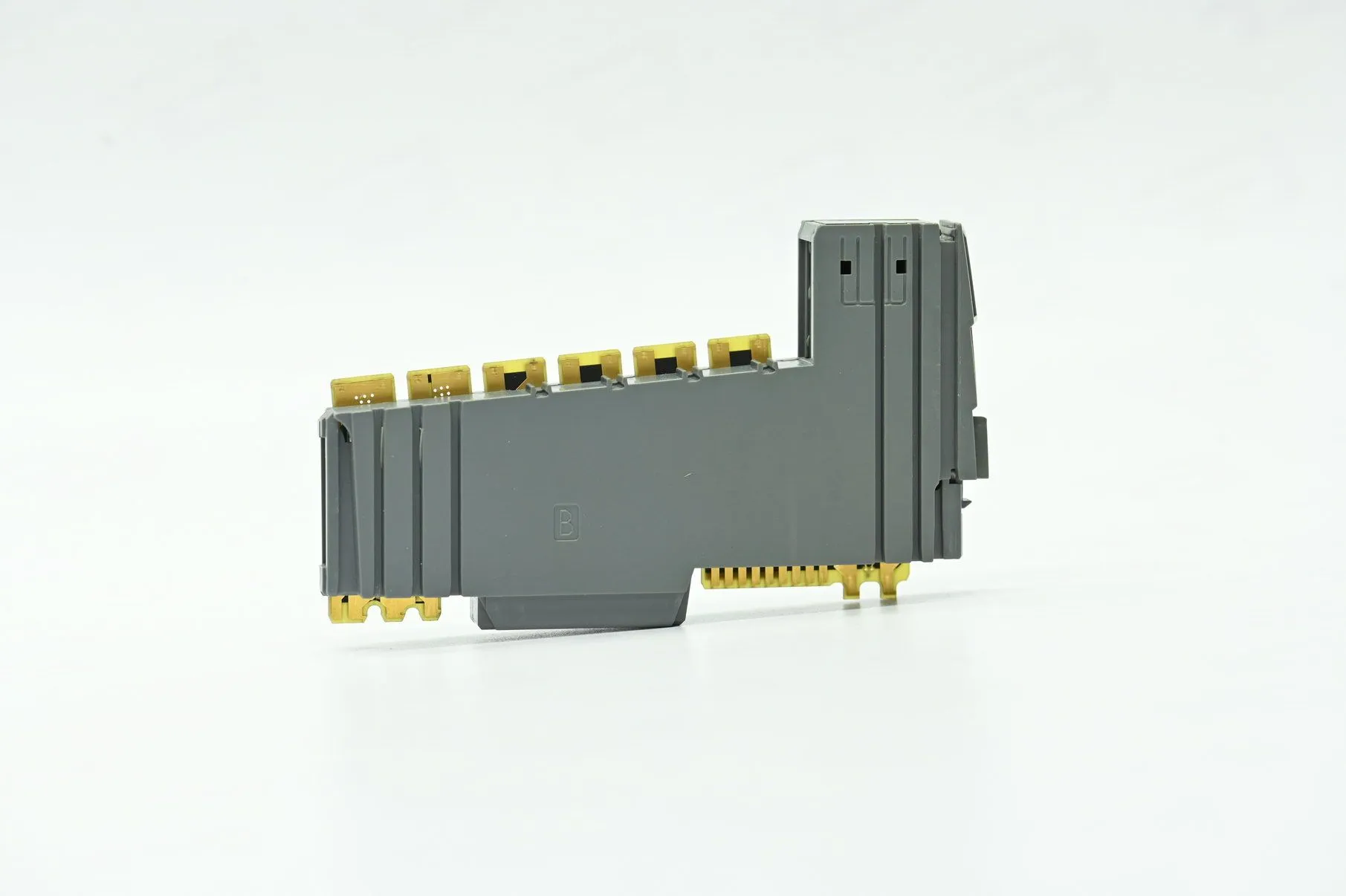

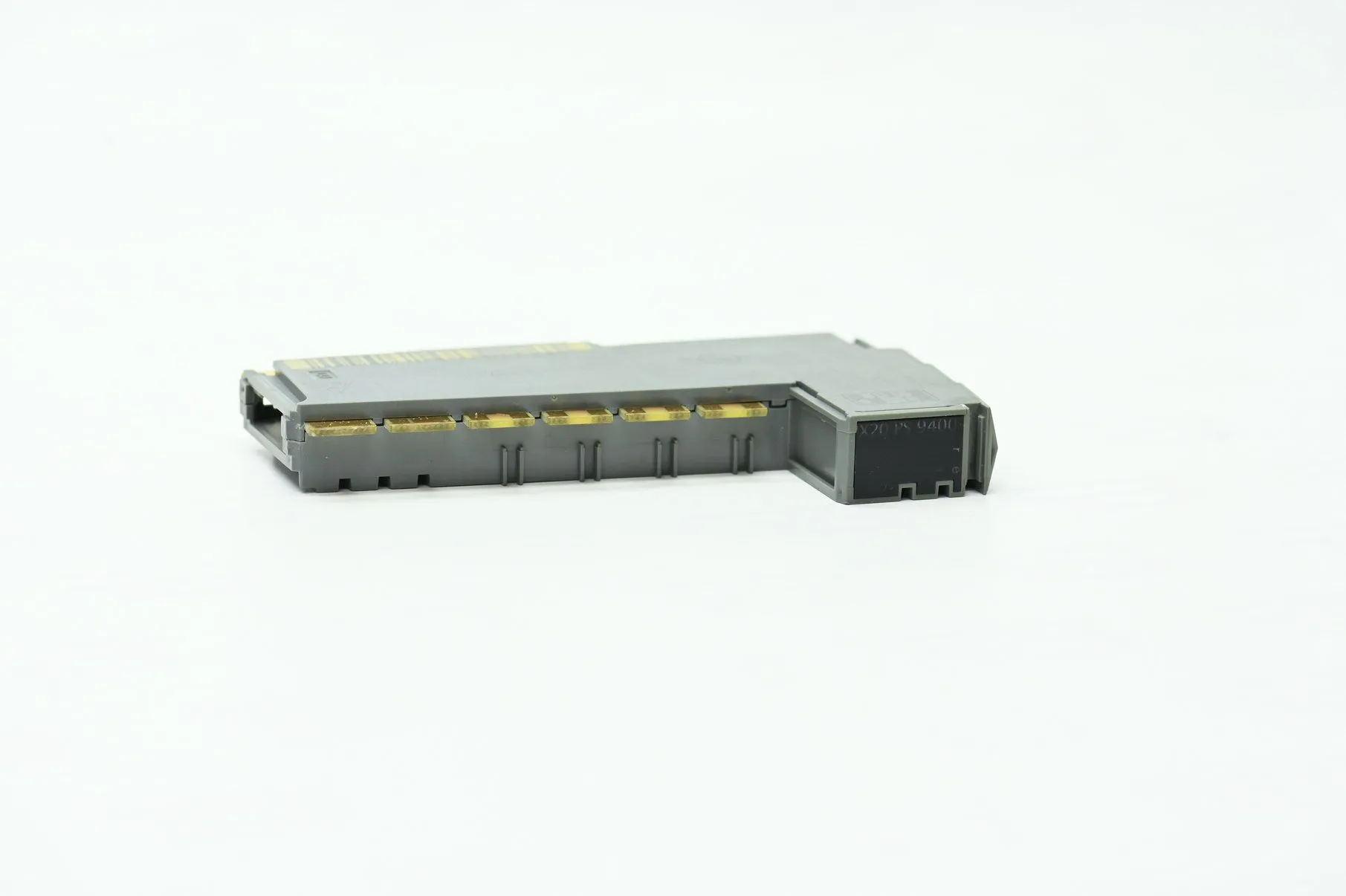

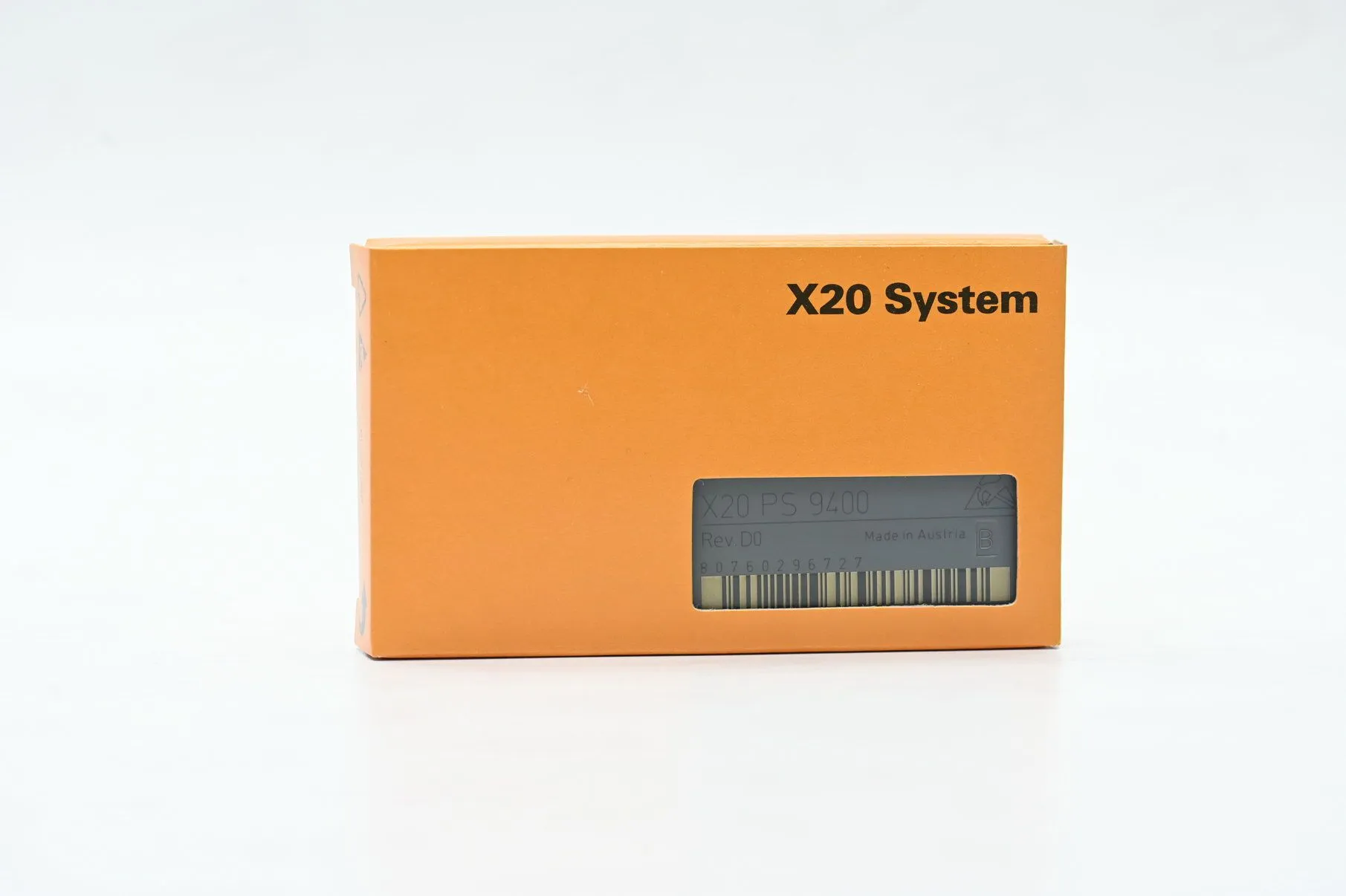

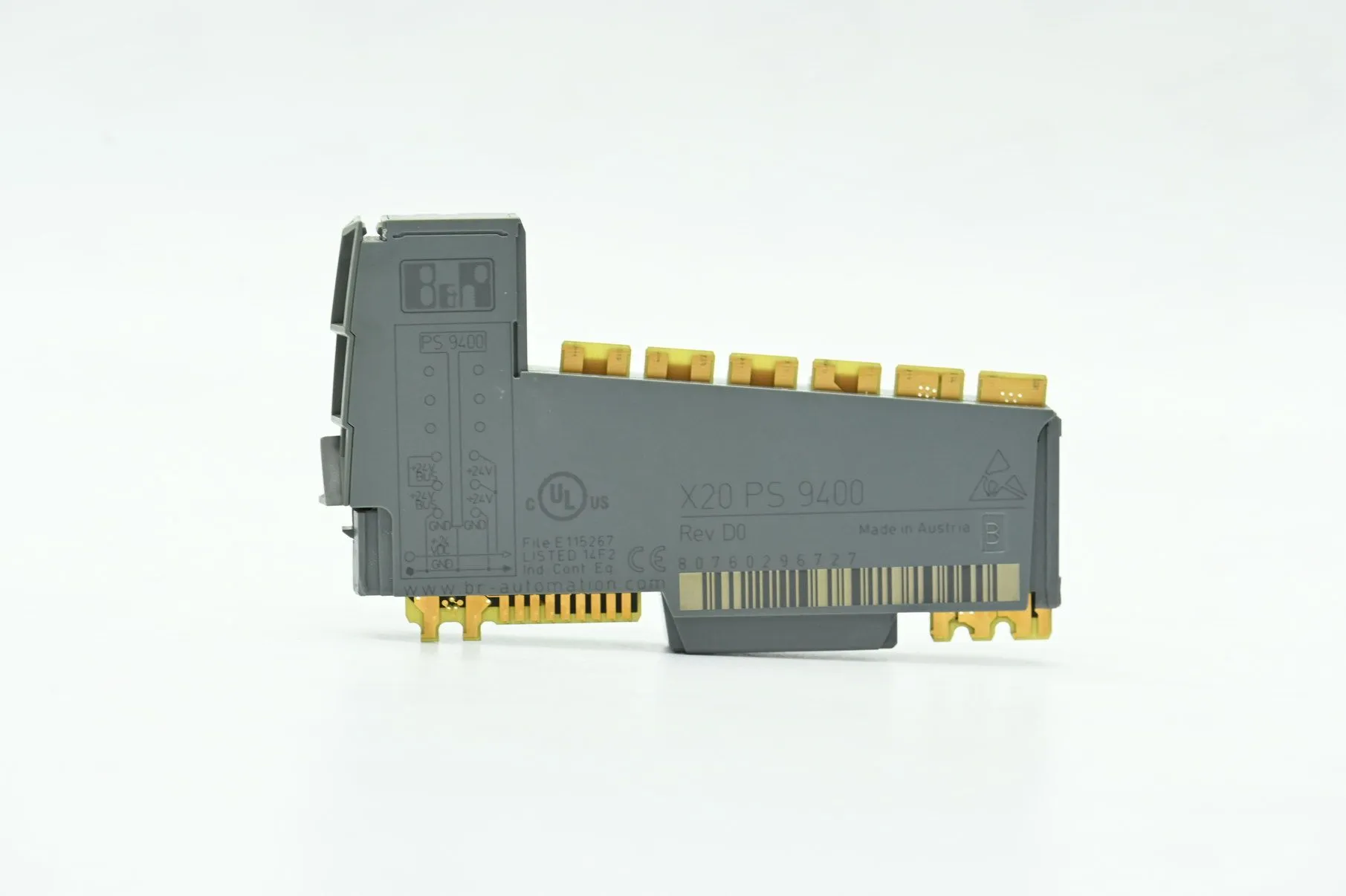

Модуль питания B&R B&R Automation X20PS9400

Модуль питания: 24 В DC для контроллера шины, шины X2X и ввода/вывода
Интерфейсы: 1 сервисный интерфейс RS232
Идентификационный код B&R: 0x1F8C
Индикаторы состояния: Перегрузка, рабочее состояние, состояние модуля, RS232
Диагностика:
Режим работы модуля/общие ошибки: Да, через LED и ПО
Передача данных через RS232: Да, через LED
Перегрузка: Да, через LED и ПО
Мощность, потребляемая источником питания шины X2X: 1,42 Вт
Внутренняя система ввода/вывода: 0,6 Вт

Сертификация:
CE: Да
ATEX: Зона 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (см. руководство пользователя X20), FTZÚ 09 ATEX 0083X
UL: cULus E115267
HazLoc: cCSAus 244665, Класс I, Раздел 2, Группы ABCD, T5
DNV: Температура B(0 - 55 °C), Влажность B(до 100 %), Вибрация B(ускорение 4 g), Помехи B(мостик и открытые палубы)
LR: ENV1
KC: Да

Входная цепь питания контроллера шины/шины X2X:
Напряжение: 24 В DC (-15 % / +20 %)
Входной ток: макс. 0,7 A
Предохранитель: встроенный, не заменяемый
Защита от обратной полярности: Да
Выходная цепь питания контроллера шины/шины X2X:
Номинальная мощность: 7 Вт
Поддержка параллельного подключения: Да
Поддержка резервирования: Да
Защита от перегрузки: короткое замыкание и временная перегрузка

Входная цепь питания системы ввода/вывода:
Напряжение: 24 В DC (-15 % / +20 %)
Предохранитель: линейный макс. 10 A, с задержкой
Защита от обратной полярности: Нет
Выходная цепь питания системы ввода/вывода:
Номинальное напряжение: 24 В DC
Защита от короткого замыкания: линейный предохранитель
Допустимая токовая нагрузка на контакт: 10 A

Служебный интерфейс:
Тип сигнала: RS232
Исполнение: 12-контактная клеммная колодка X20TB12
Макс. скорость передачи данных: 115,2 кбит/с
Электрические характеристики:
Гальваническая развязка: Развязка между линией питания контроллера шины / шины X2X и источником питания контроллера/шины X2X. Нет развязки между линией питания ввода/вывода и источником питания ввода/вывода, нет развязки между RS232 и шиной

Условия эксплуатации:
Монтажное положение: горизонтальное и вертикальное
Высота над уровнем моря: 0–2000 м — без ограничений, выше 2000 м — снижение макс. температуры на 0,5 °C на каждые 100 м
Степень защиты: IP20
Температура:
Эксплуатация: горизонтальное -25…60 °C, вертикальное -25…50 °C
Хранение/транспортировка: -40…85 °C
Относительная влажность: 5–95 %, без конденсации
Механические свойства:
Клеммная колодка: X20TB12 заказывается отдельно
Базовый модуль: X20BB8x заказывается отдельно
Ширина модуля: 12,5+0,2 мм
