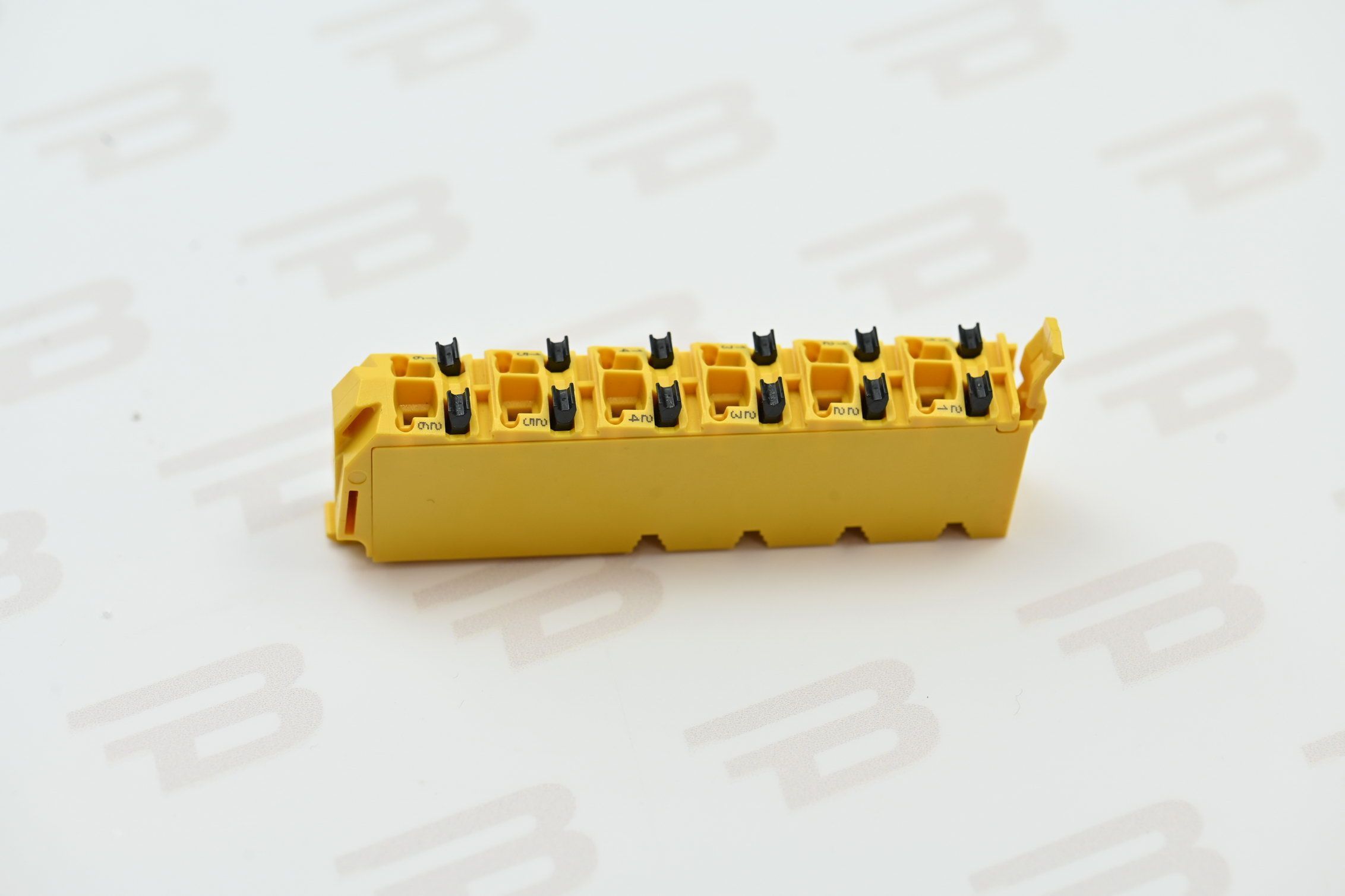

Клеммная колодка B&R B&R Automation X20TB52

Сертификация:
CE — да
ATEX — зона 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (см. руководство пользователя X20)
FTZÚ — 09 ATEX 0083X
UL — cULus E115267 (промышленное управляющее оборудование)
DNV — температура: B (0–55 °C), влажность: B (до 100 %), вибрация: B (ускорение 4 g), помехи: B (мостик и открытые палубы)
LR — ENV1

Клеммная колодка:
Количество контактов — 12, кодировка для модулей системы безопасности
Тип клемм — нажимные клеммы
Сила нажатия при подключении одного контакта — стандартная 10 Н
Тип кабеля — только медные провода (без алюминиевых)
Длина зачищенного участка провода — 7–9 мм
Сечение подключаемого провода:
Одножильные провода — 0,08–2,5 мм² / 28–14 AWG
Многожильные провода — 0,25–2,5 мм² / 24–14 AWG
С наконечниками — 0,25–1,5 мм² / 24–16 AWG
С двойными наконечниками — до 2×0,75 мм²
Расстояние между контактами:
По горизонтали — 4,2 мм
По вертикали — 10,96 мм

Электрические характеристики:
Номинальное напряжение — 48 В перем. тока
Максимальное напряжение — 48 В перем. тока
Номинальный ток — 10 A/контакт
Сопротивление контакта — не более 5 мОм

Условия окружающей среды:
Температура эксплуатации — соответствует характеристикам используемого модуля X20
Относительная влажность эксплуатации — соответствует характеристикам используемого модуля X20
