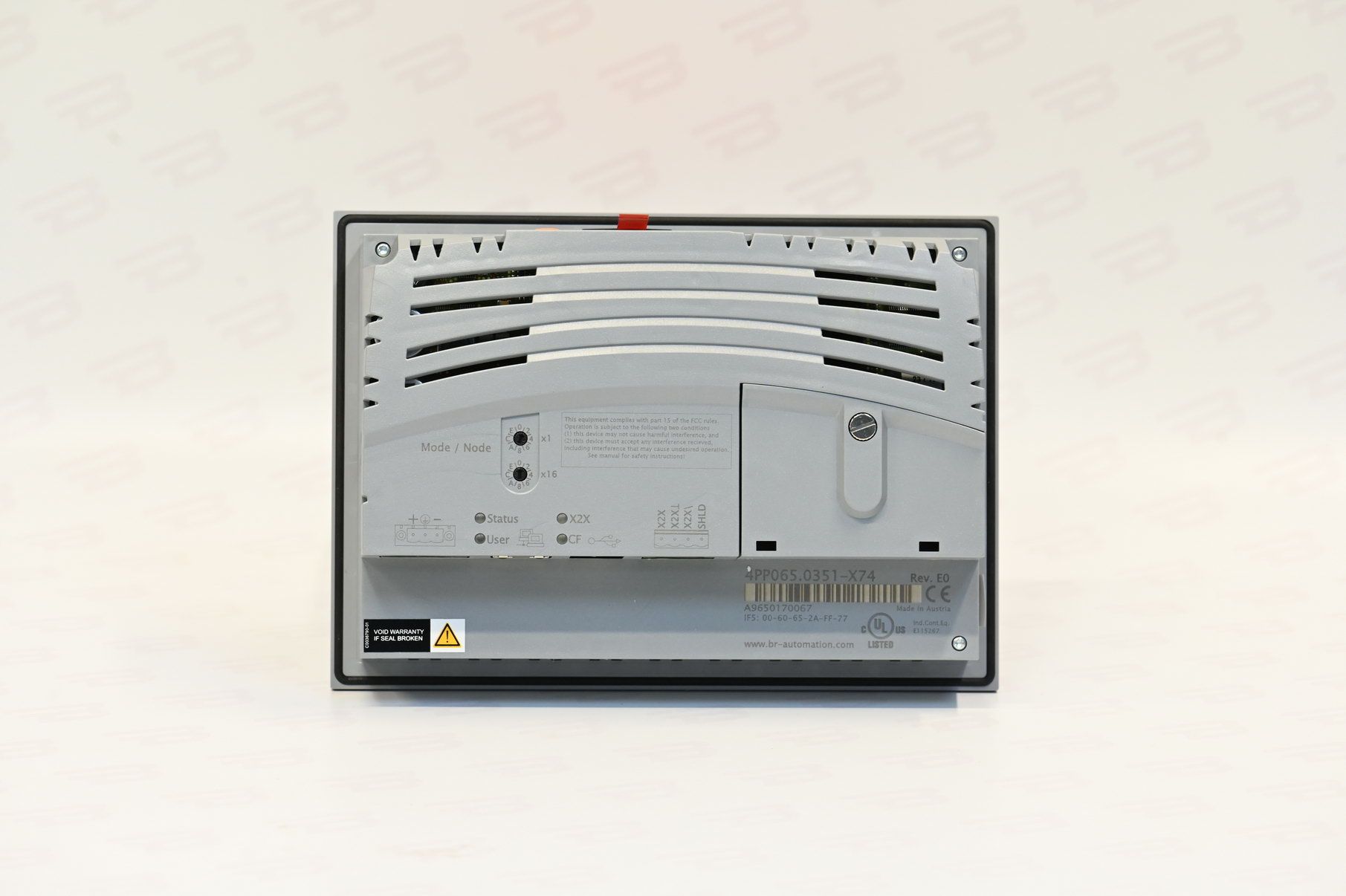

Power Panel PP65, 3.5 QVGA цветной сенсорный TFT дисплей B&R Automation 4PP065.0351-X74

B&R ID код: 0xA965
Светодиоды: Количество: 4
CF (CompactFlash): Оранжевый
Состояние: Красный/Зелёный
X2X: Оранжевый
Пользовательский: Зелёный
Батарея:
Тип: Renata 950 mAh
Срок службы: 4 года
Съёмная: Да, доступна снаружи
Вариант: Литий-ионная
Кнопки: Питания: Нет Сброса: Нет
Конденсатор резервного питания: Время буфера: 10 мин

Сертификация:
CE: Да
UKCA: Да
UL: cULus E115267

Промышленное оборудование управления
Контроллер:
Загрузчик и ОС: Automation Runtime, версия C2.96 и выше
Процессор: Geode LX800, 32-бит x86, 500 МГц, L1 кэш 128 кБ (64 кБ I / 64 кБ D), L2 кэш 128 кБ, MMX и 3D Now, FPU – Да
Flash: 4 МБ (для прошивки)
Охлаждение: Пассивное, через радиатор
Переключатели режима/узла: 2 шт., по 16 положений
Постоянные переменные: 32 кБ
Сторожевой таймер: MTCX
Реальные часы: Точность при 25°C ~30 ppm (2.5 сек/день), с резервным питанием
Логика при сбое питания: Контроллер MTCX, время буфера 10 мс

Графика и память:
Графика: Контроллер Geode LX800, память 8 МБ (резервируется из ОЗУ)
Оперативная память: 128 МБ DDR SDRAM
Память пользователя: 232 кБ SRAM
Слот PP65 Compact IF: 1
Дисплей:
Тип: TFT цветной
Диагональ: 3.5″ (89 мм)
Цвета: 262 144
Разрешение: QVGA 320×240
Контраст: 700:1
Углы обзора: Горизонтальные – 80°, вертикальные – 80°
Подсветка: Яркость 400 кд/м², время до половинного ослабления – 50 000 ч
Сенсорный экран: Аналоговый резистивный, контроллер B&R (12-бит), пропускание 70% ±10%, поддерживается поворот экрана

Интерфейсы:
CompactFlash слот: 1 (тип I, основное IDE-устройство)
USB: 2 порта (USB 2.0, Type A, до 480 Мбит/с, до 500 мА на порт)
Ethernet: 1 порт (Intel 82551ER, RJ45 10/100BASE-T, кабель S/STP Cat 5, индикаторы Link/Activity)
X2X: 1 порт (X2X Link master, 4-контактный разъём, макс. 253 станции, макс. 100 м между станциями, топология — линия, внутренний терминатор)
Клавиатура:
Мембранная с металлическими кнопками, всего 30 клавиш (14 функциональных с метками, 16 системных — цифры, стрелки, управление)
Срок службы: >10⁶ нажатий при усилии 1±0.3 – 3±0.3 Н
Электрические характеристики:
Номинальное напряжение: 24 В DC ±25%
Ток: 0.45 А, пусковой ток макс. 2.8 А
Мощность: тип. 10 Вт
Гальваническая изоляция: Нет

Условия эксплуатации:
Высота установки: До 2000 м — без ограничений; свыше 2000 м — снижение температуры на 0.5°C на каждые 100 м
Степень защиты: Задняя часть – IP20 (с CF-картой), передняя – IP65 / NEMA 250 тип 4X
Температура: Работа 0…50°C; Хранение –20…70°C; Транспортировка –20…70°C
Относительная влажность: Работа 10–90%, без конденсации; хранение до 40°C – 5–90%; выше 40°C – <90%
Вибрация: Работа – 2–9 Гц: 1.75 мм / 9–200 Гц: 0.5 g; кратковременно – 2–9 Гц: 3.5 мм / 9–200 Гц: 1 g
Ударные нагрузки: Работа – 15 g (11 мс); Хранение и транспортировка – 30 g (15 мс)
Механические свойства:
Корпус: Полиэстер
Передняя панель: Многослойная мембрана с вставными слотами для меток клавиатуры
Габариты: Ширина 203 мм; Высота 145 мм; Глубина 56.5 мм
Масса: 0.5 кг
