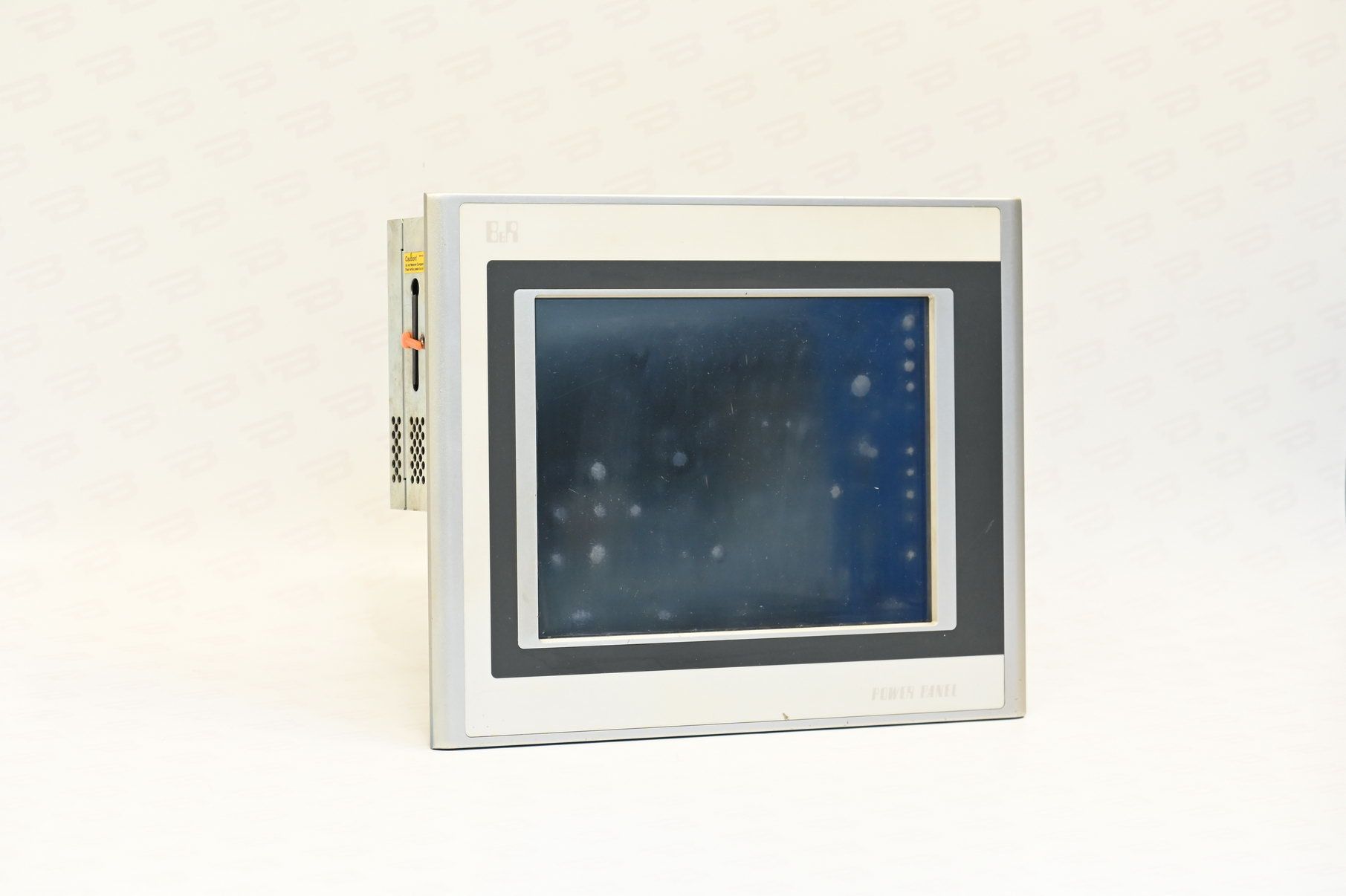

Панель питания PP220 10,4"цветной TFT-дисплей B&R Automation 4PP220.1043-75

Светодиоды:
Power/User, CF
Батарея:
Тип: Renata 950 mAh
Срок службы: 4 года
Съёмная: Да, доступна снаружи
Конденсатор резервного питания:
Время буфера: 10 мин, литий-ионный тип
Кнопки:
Питания: Нет
Сброса: Да

Сертификация:
CE: Да
UKCA: Да
UL: cULus E115267

Промышленное оборудование управления
Контроллер:
Загрузчик: Automation Runtime
Процессор: Geode SC2200, 266 МГц, L1 кэш 16 кБ, расширенный набор команд MMX и SIMD, FPU – Да
Flash: 2 МБ (для прошивки)
Охлаждение: Пассивное, через радиатор
Переключатели режима/узла: 2 шт., по 16 положений
Сторожевой таймер: SMC
Реальные часы: Точность при 25°C: около 10 ppm (1 сек/день), с резервным питанием
Логика при сбое питания: Контроллер – SMC, время буфера 10 мс
Графика и память:
Графика: Контроллер Geode SC2200, память 4 МБ (общая, резервируется оперативной памятью)
SRAM: 256 кБ, с резервным питанием
Дисплей:
Тип: TFT цветной
Диагональ: 10.4" (264 мм)
Цвета: 256 цветов
Разрешение: VGA 640×480
Контраст: 600:1
Углы обзора: Горизонтальные – 70°, вертикальные – вверх 45°, вниз 55°
Подсветка: Тип – CCFL, яркость 350 кд/м², срок снижения яркости вдвое – 55 000 ч
Сенсорный экран: Elo AccuTouch, аналоговый резистивный, контроллер Hampshire (12-бит), пропускание света – 78%

Интерфейсы:
COM1: RS232 (с поддержкой модема), 9-контактный разъём DSUB, скорость до 115 кбит/с
CompactFlash слот 1: Тип I
USB: 2 порта (USB 1.1, Type A, скорость до 12 Мбит/с, до 500 мА на порт)
Ethernet: 1 порт (контроллер MacPhyter DP83816, 10/100 Мбит/с)
Клавиши:
Функциональные: нет
Soft: нет
Системные: нет
Слоты:
aPCI: 1 слот
Электрические характеристики:
Номинальное напряжение: 24 В DC ±25%
Входной ток: до 20 A (<1 мс)
Потребляемая мощность: тип. 17 Вт, макс. 22 Вт
Гальваническая изоляция: Да

Условия эксплуатации:
Степень защиты: задняя часть IP20 (с CF-картой), передняя – IP65 / NEMA 250 тип 4X
Температура: Работа 0…50°C; Хранение –20…70°C; Транспортировка –20…70°C
Вибрация: Работа – 2–9 Гц: 1.75 мм / 9–200 Гц: 0.5 g; Кратковременно – 2–9 Гц: 3.5 мм / 9–200 Гц: 1 g
Ударные нагрузки: Работа – 15 g (11 мс); Хранение – 30 g (15 мс); Транспортировка – 30 g (15 мс)
Высота над уровнем моря: До 3000 м
Механические свойства:
Корпус: Металлический
Передняя панель: Алюминий, анодированный, серого цвета
Плёнка панели: Полиэстер, светлый фон (Pantone 427CV), тёмная рамка (Pantone 432CV), плоское уплотнение по периметру
Габариты: Ширина 323 мм; Высота 260 мм; Глубина 86 мм
Масса: 3.9 кг
