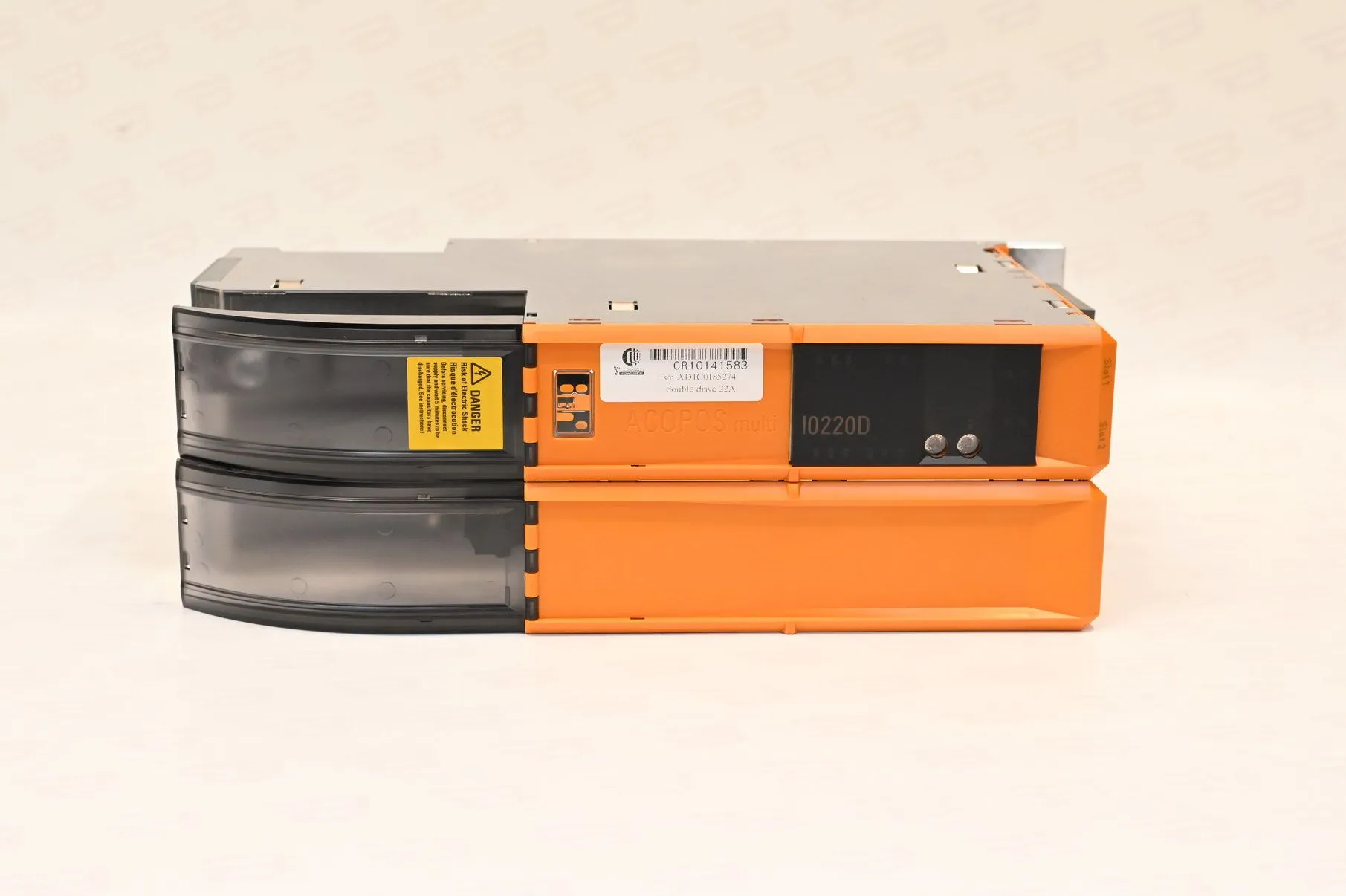

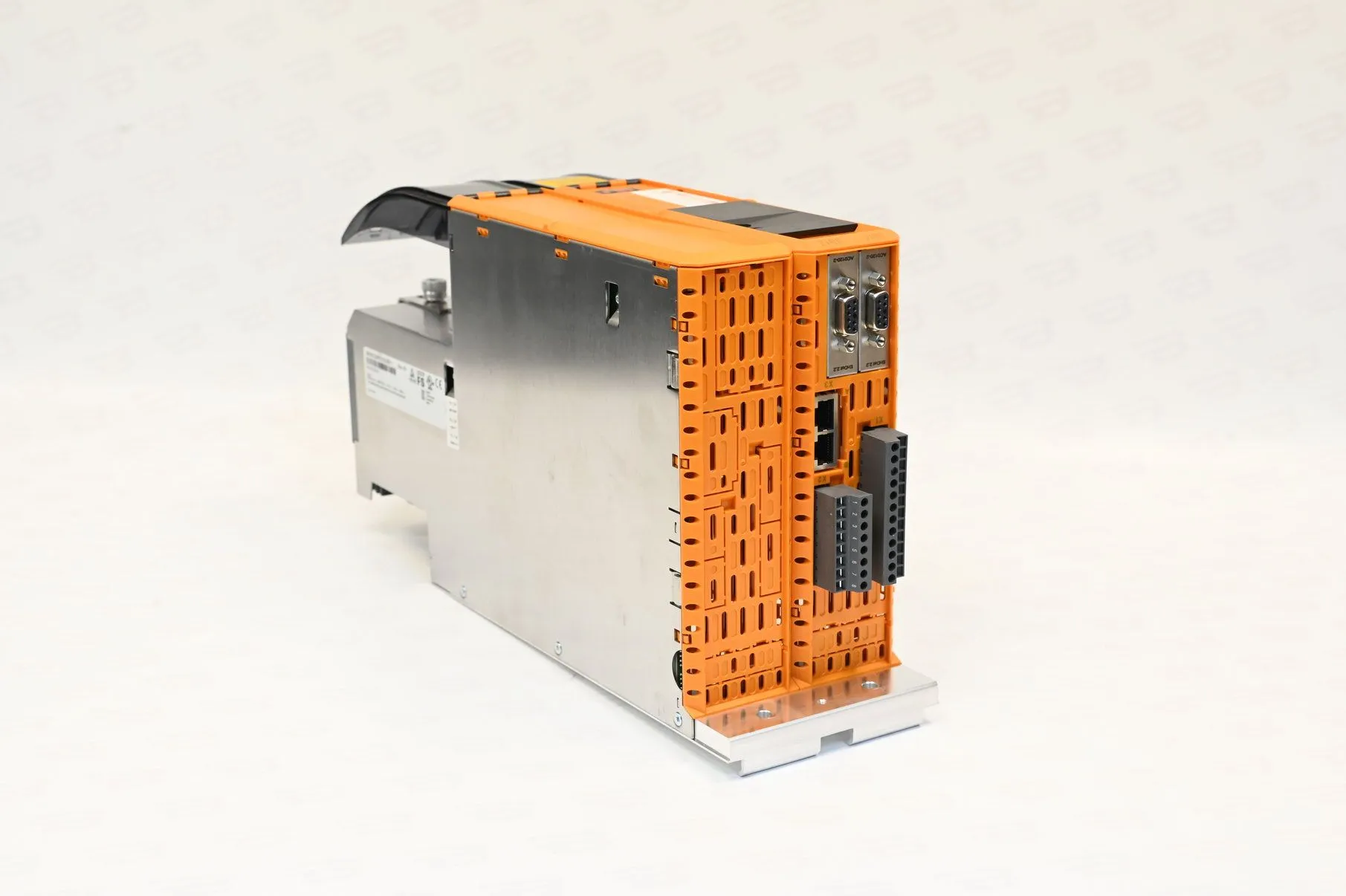

Модуль переменного тока с несколькими инверторами B&R Automation 8BVI0220HCD8.000-1

Код B&R ID: 0xA8E4
Поддержка: Dynamic Node Allocation (DNA): Да
Тип охлаждения и монтажа: Cold plate или Pass-through
Слоты для модулей: 2

Сертификаты:
CE: Да
UKCA: Да
CRA (Cyber Resilience Act): В процессе оценки
Функциональная безопасность: Да
UL: cULus E225616

Оборудование для преобразования энергии: KC — Да
Подключение шины DC:
Напряжение: Номинальное 750 В DC
Непрерывное потребление мощности: 32,37 кВт
Рассеивание мощности по частоте переключения:
5 кГц: [0.65 * IM² - 0.35 * IM + 64] Вт
10 кГц: [2.16 * IM² - 10.912 * IM + 190] Вт
Ёмкость шины DC: 1320 мкФ
Вариант: ACOPOSmulti backplane
Источник питания 24 В DC:
Напряжение входа: 25 В DC ±1.6%
Ёмкость входа: 23,5 мкФ
Макс. потребляемая мощность: 21 Вт + PSLOT1 + PSLOT2 + P24 V Out + PHoldingBrake(s)
Выход 24 В DC: Количество: 2

Выходное напряжение:
UDC 260–315 В: 25 В * (UDC / 315)
UDC 315–800 В: 24 В ±6%
Предохранитель: 250 мА (slow-blow) электронный, автоматический сброс
Подключение мотора: Количество: 2
Непрерывная мощность на подключение: 16 кВт
Непрерывный ток на подключение: 22 Aeff
Снижение тока по частоте и типу монтажа:
5 кГц: Cold plate 0.99 A/K (с 40°C), Pass-through 0.52 A/K (с 40°C)
10 кГц: Cold plate 0.29 A/K (с 10°C), Pass-through 0.23 A/K (с 0°C)
Снижение тока по высоте: 2,2 Aeff на 1000 м (с 500 м)
Пиковый ток: 55 Aeff
Номинальная частота переключения: 5 кГц
Возможные частоты: 5 / 10 кГц
Изоляционное напряжение мотора: IEC TS 60034-25:2004, кривая A
Защитные функции: перегрузка — Да, короткое замыкание и утечка на землю — Да
Макс. выходная частота: 598 Гц
Подключение мотора (U, V, W, PE): Разъём, экран — Да
Сечение проводов: 0,25–6 мм², UL/C-UL-US: 30–10 AWG, CSA: 28–10 AWG
Сечение кабеля экрана: 12–22 мм
Макс. длина линии мотора: 5 кГц: 25 м, 10 кГц: 25 м
Подключение тормоза удержания: 2, выходное напряжение 24 В DC +5.8% / -0%, непрерывный ток 2,1 A, внутр. сопротивление 0,3 Ω, потенциал выключения ≈30 В, макс. энергия выключения 3 Ws, макс. частота 0,5 Гц
Входы включения: 4 (2 на ось), Sink, изоляция — Да, напряжение 24 В DC (макс. 30 В DC), ток ≈30 мА, порог Low <5 В, High >15 В, задержка: Вкл→выкл макс. 20,5 мс, Выкл→вкл макс. 100 мкс, модуляция ±38 В
Входы триггеров: 2, Sink, изоляция — Да, напряжение 24 В DC (макс. 30 В DC), ток ≈10 мА, задержка: Восходящий 52 мкс ±0,5 мкс, нисходящий 53 мкс ±0,5 мкс, модуляция ±38 В
Подключение датчика температуры: 2, диапазон сопротивления 500 Ω – 5 кΩ
Электрические характеристики:
Ёмкость разряда: 0,44 мкФ
Энергоэффективность (IE): IE2 (10,25) 1.1%, IE2 (50,25) 1.1%, IE2 (10,50) 1.3%, IE2 (50,50) 1.4%, IE2 (90,50) 1.4%, IE2 (10,100) 2%, IE2 (50,100) 2%, IE2 (90,100) 2%
Потери в режиме ожидания: 10 Вт

Условия эксплуатации:
Монтаж вертикально — Да, горизонтально вверх — Да, горизонтально стоя — Нет, высота 0–500 м, макс. 4000 м, степень загрязнения 2, категория перенапряжения III, степень защиты IP20
Температура:
Работа 5–40°C, макс. 55°C, хранение -25–55°C, транспорт -25–70°C, влажность: эксплуатация 5–85%, хранение 5–95%, транспорт макс. 95% при 40°C
Механические характеристики:
Ширина: 106,5 мм
Высота: 317 мм
Глубина: Cold plate 212 мм / Pass-through 209 мм
Вес: ≈4,4 кг
Ширина модуля: 2
